关于 Keepalived 系列其他文章的传送门

  1. 《 实现高可用集群的神器 详解 Keepalived 》

  2. 《 LVS 小宇宙爆发！ 当 Keepalived 遇上 LVS，实现集群高可用 》　　　　　　您当前所在位置

IPVS_DR

实验介绍

众所周知，LVS 支持内核级调度，功能非常强大，但是 LVS 有一个致命的缺点，就是不支持对后端的 RS 做健康状态检测，RS 如果宕机了依然会把请求调度给故障的 RS，而且 Director 节点自己也存在单点故障的隐患，那 LVS 在生产环境中如何稳定的使用呢？

上篇文章已经介绍了 Keepalived 的使用方法和配置参数，《 实现高可用集群的神器 详解 Keepalived 》

所以本文将介绍在生产环境中 LVS 的正确使用方法：使用 Keepalived 实现 LVS 高可用

在 Keepalived 的加持下，可以实现对 Director 节点双活，并支持基于 4 层或 7 层对后端的 RS 节点做健康状态检测，能根据检测结果自动踢除故障的 RS，待 RS 健康后自动加回集群，让 LVS 的功能发挥到极致。

实验使用两个 VIP：

VIP IP
VIP 1 192.168.50.200
VIP 2 192.168.50.201

和 4 台虚拟机：

IP 功能 备注
192.168.50.11 Director 1 安装 Keepalived 实现双活
192.168.50.12 Direcotr 2 安装 Keepalived 实现双活
192.168.50.13 Realserver 1 使用 Nginx 承载网页文件
192.168.50.13 Realserver 1 使用 Nginx 承载网页文件

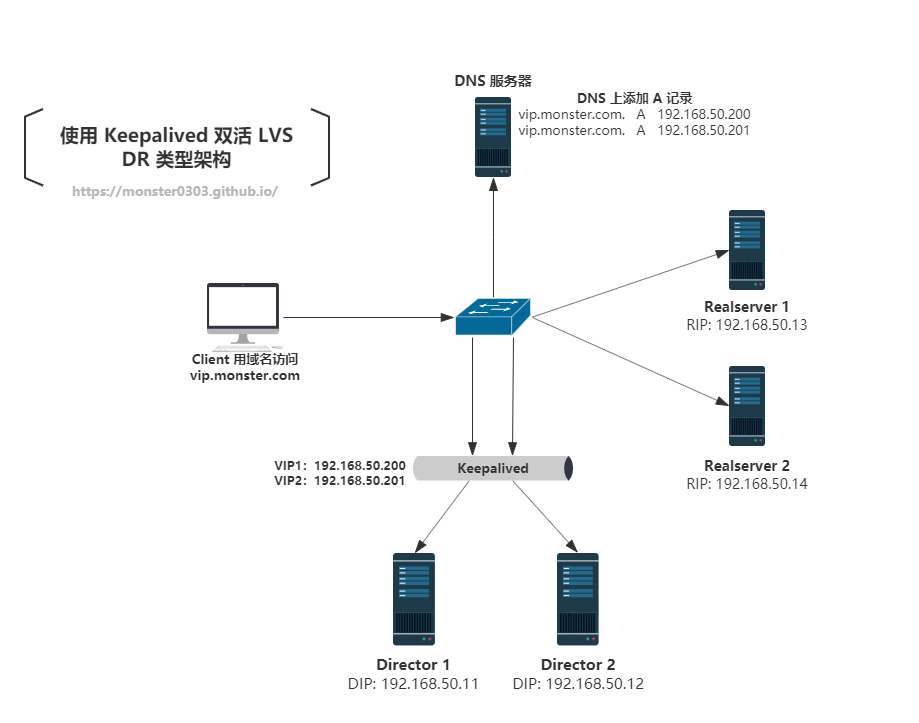

拓扑图：
keepalived_lvs

一、配置两台 Realserver

安装配置 Nginx

在两台 Realserver 中都安装好 Nginx。

1
yum install epel-release nginx net-tools -y

创建测试页，生产环境中两台 Realserver 的网页应该相同，这里为了测试效果故意放置不同的内容。

1
2
3
4
#- 第一台 Director 中
echo "This Is Realserver 1" > /usr/share/nginx/html/index.html
#- 第二台 Director 中
echo "This Is Realserver 2" > /usr/share/nginx/html/index.html

启动服务。

1
2
systemctl start nginx
systemctl enable nginx

配置 IPVS

在两台 Realserver 中都创建配置 IPVS 的脚本文件。

如果想了解 LVS 的 DR 模型详细原理，可以先看看这篇 《 LVS 集群负载器的原理和配置 》

vim /root/realserver.sh

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
#!/bin/bash
#
#
vip1=192.168.50.200
vip2=192.168.50.201
mask='255.255.255.255'
vipni=lo

case $1 in
start)
        # 关闭 ARP 应答和响应
        echo 1 > /proc/sys/net/ipv4/ip_forward
        echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
        echo 1 > /proc/sys/net/ipv4/conf/$vipni/arp_ignore
        echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
        echo 2 > /proc/sys/net/ipv4/conf/$vipni/arp_announce

        # 清空防火墙规则
        iptables -X
        iptables -F

        # 把 VIP1 配置在 lo:1 接口 防止和其他主机沟通 掩码32 只广播给自己
        ifconfig $vipni:1 $vip1 netmask $mask broadcast $vip1 up
        # 把 VIP2 配置在 lo:2 接口 防止和其他主机沟通 掩码32 只广播给自己
        ifconfig $vipni:2 $vip2 netmask $mask broadcast $vip2 up

        # 配置路由 只要是到 VIP 的报文，就走 vipni:1 网卡
        route add -host $vip1 dev $vipni:1
        # 配置路由 只要是到 VIP 的报文，就走 vipni:2 网卡
        route add -host $vip2 dev $vipni:2
        ;;
stop)
        # 关闭网卡
        ifconfig $vipni:1 down
        ifconfig $vipni:2 down

        # 恢复 ARP 应答和响应
        echo 0 > /proc/sys/net/ipv4/conf/all/arp_ignore
        echo 0 > /proc/sys/net/ipv4/conf/$vipni/arp_ignore
        echo 0 > /proc/sys/net/ipv4/conf/all/arp_announce
        echo 0 > /proc/sys/net/ipv4/conf/$vipni/arp_announce

        # 清空防火墙规则
        iptables -X
        iptables -F
        ;;
*)
  echo "Usage $(basename $0) start|stop"
  exit 1
  ;;
esac

执行脚本，Realserver 就配置好了。

1
2
chmod +x /root/realserver.sh
/root/realserver.sh start

二、配置两台 Director

安装软件

两台 Director 中都安装好 nginx 和 keepalived。

1
yum install epel-release nginx keepalived -y

使用 Nginx 作为 sorry server，创建 error server 的主页文件。

1
2
3
4
#- 第一台 Director 中
echo "All Realserver is Down! for Dictory 1" > /usr/share/nginx/html/index.html
#- 第二台 Director 中
echo "All Realserver is Down! for Dictory 2" > /usr/share/nginx/html/index.html

配置 Keepalived

在 Keepalived 配置文件中定义好 LVS 的规则，Keepalived 会自动创建 LVS 规则并检测健康状态。

配置 Director 1 中的 Keepalived。

vim /etc/keepalived/keepalived.conf

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
! Configuration File for keepalived
// 全局配置
global_defs {
    notification_email {
        root@localhost
    }
    notification_email_from keepalived@localhost
    smtp_server 127.0.0.1
    smtp_connect_timeout 30
    router_id node1
    vrrp_skip_check_adv_addr
    vrrp_strict
    vrrp_garp_interval 0
    vrrp_gna_interval 0
    vrrp_mcast_group4 224.0.0.200
    vrrp_iptables
}
// 192.168.50.200 虚拟路由器配置段
vrrp_instance VI_1 {
    state MASTER
    interface ens33
    virtual_router_id 1
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 11112222
    }
    virtual_ipaddress {
        192.168.50.200/24 brd 192.168.50.255 dev ens33 label ens33:1
    }
notify_master "/etc/keepalived/notify.sh master"
notify_backup "/etc/keepalived/notify.sh backup"
notify_fault "/etc/keepalived/notify.sh fault"
}
// 192.168.50.201 虚拟路由器配置段
vrrp_instance VI_2 {
    state BACKUP
    interface ens33
    virtual_router_id 2
    priority 98
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 22223333
    }
    virtual_ipaddress {
        192.168.50.201/24 brd 192.168.50.255 dev ens33 label ens33:2
    }
}
// 与第二台 Director 相比，只有以上配置有不同
///////////////////////////////////////////////////////////////////////////////////

// 定义第一个 VIP
virtual_server 192.168.50.200 80 {
    protocol TCP
    delay_loop 3
    lb_algo wrr
    lb_kind DR
    sorry_server 127.0.0.1 80

        real_server 192.168.50.13 80 {
            weight 1
            HTTP_GET {
                url {
                    path /
                    status_code 200
                }
                connect_timeout 1
                nb_get_retry 3
                delay_before_retry 1
            }
        }
        real_server 192.168.50.14 80 {
            weight 1
            HTTP_GET {
                url {
                    path /
                    status_code 200
                }
                connect_timeout 1
                nb_get_retry 3
                delay_before_retry 1
            }
        }
}
// 定义第二个 VIP
virtual_server 192.168.50.201 80 {
    protocol TCP
    delay_loop 3
    lb_algo wrr
    lb_kind DR
    sorry_server 127.0.0.1 80

        real_server 192.168.50.13 80 {
            weight 1
            HTTP_GET {
                url {
                    path /
                    status_code 200
                }
                connect_timeout 1
                nb_get_retry 3
                delay_before_retry 1
            }
        }
        real_server 192.168.50.14 80 {
            weight 1
            HTTP_GET {
                url {
                    path /
                    status_code 200
                }
                connect_timeout 1
                nb_get_retry 3
                delay_before_retry 1
            }
        }
}

配置 Director 2 中的 Keepalived。

vim /etc/keepalived/keepalived.conf

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
! Configuration File for keepalived

global_defs {
    notification_email {
        root@localhost
    }
    notification_email_from keepalived@localhost
    smtp_server 127.0.0.1
    smtp_connect_timeout 30
    router_id node2
    vrrp_skip_check_adv_addr
    vrrp_strict
    vrrp_garp_interval 0
    vrrp_gna_interval 0
    vrrp_mcast_group4 224.0.0.200
    vrrp_iptables
notify_master "/etc/keepalived/notify.sh master"
notify_backup "/etc/keepalived/notify.sh backup"
notify_fault "/etc/keepalived/notify.sh fault"
}

vrrp_instance VI_1 {
    state BACKUP
    interface ens33
    virtual_router_id 1
    priority 98
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 11112222
    }
    virtual_ipaddress {
        192.168.50.200/24 brd 192.168.50.255 dev ens33 label ens33:1
    }
}

vrrp_instance VI_2 {
    state MASTER
    interface ens33
    virtual_router_id 2
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 22223333
    }
    virtual_ipaddress {
        192.168.50.201/24 brd 192.168.50.255 dev ens33 label ens33:2
    }
}

// 与第一台 Director 相比，只有以上配置有不同
///////////////////////////////////////////////////////////////////////////////////

// 定义第一个 VIP
virtual_server 192.168.50.200 80 {
    protocol TCP
    delay_loop 3
    lb_algo wrr
    lb_kind DR
    sorry_server 127.0.0.1 80

        real_server 192.168.50.13 80 {
            weight 1
            HTTP_GET {
                url {
                    path /
                    status_code 200
                }
                connect_timeout 1
                nb_get_retry 3
                delay_before_retry 1
            }
        }
        real_server 192.168.50.14 80 {
            weight 1
            HTTP_GET {
                url {
                    path /
                    status_code 200
                }
                connect_timeout 1
                nb_get_retry 3
                delay_before_retry 1
            }
        }
}
// 定义第二个 VIP
virtual_server 192.168.50.201 80 {
    protocol TCP
    delay_loop 3
    lb_algo wrr
    lb_kind DR
    sorry_server 127.0.0.1 80

        real_server 192.168.50.13 80 {
            weight 1
            HTTP_GET {
                url {
                    path /
                    status_code 200
                }
                connect_timeout 1
                nb_get_retry 3
                delay_before_retry 1
            }
        }
        real_server 192.168.50.14 80 {
            weight 1
            HTTP_GET {
                url {
                    path /
                    status_code 200
                }
                connect_timeout 1
                nb_get_retry 3
                delay_before_retry 1
            }
        }
}

启动服务

启动 Nginx 和 Keepalived 服务。

1
2
systemctl start nginx keepalived
systemctl enable nginx keepalived

添加 DNS 解析

把域名绑定到两个 VIP 上。

1
2
vip.monster.com.        A        192.168.50.200
vip.monster.com.        A        192.168.50.201

三、测试效果

使用客户端连续访问域名进行测试，可以看到轮询的效果。

test_1
test_2

测试高可用

模拟 RS 宕机一台

在客户端循环每隔 1 秒访问一次集群，然后把 RS2 的 Nginx 服务停止来模拟 RS 宕机

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
~]# while true; do curl vip.monster.com  && sleep 1; done
This Is Realserver 1
This Is Realserver 2
This Is Realserver 1
This Is Realserver 2
This Is Realserver 1
curl: (7) Failed connect to vip.monster.com:80; Connection refused
This Is Realserver 1
curl: (7) Failed connect to vip.monster.com:80; Connection refused
This Is Realserver 1
#- 这时停掉了 RS2 的 Nginx，可以看到后面的请求都调度到 RS1 上了
This Is Realserver 1
This Is Realserver 1
This Is Realserver 1
This Is Realserver 1
This Is Realserver 1
This Is Realserver 1
#- 这时恢复了 RS2 的 Nginx，又开始轮询
This Is Realserver 1
This Is Realserver 2
This Is Realserver 1
This Is Realserver 2
This Is Realserver 1
This Is Realserver 2
This Is Realserver 1
This Is Realserver 2

模拟两台 RS 全部宕机

Keepalived 检测到两台 RS 全部宕机后，会将请求调度到之前准备的 Sorry server 上去。

1
2
3
4
5
6
7
8
9
10
11
12
13
~]# while true; do curl vip.monster.com  && sleep 1; done
This Is Realserver 1
This Is Realserver 2
This Is Realserver 1
This Is Realserver 2
curl: (7) Failed connect to vip.monster.com:80; Connection refused
curl: (7) Failed connect to vip.monster.com:80; Connection refused
curl: (7) Failed connect to vip.monster.com:80; Connection refused
All Realserver is Down! for Dictory 2
All Realserver is Down! for Dictory 2
All Realserver is Down! for Dictory 1
All Realserver is Down! for Dictory 2
All Realserver is Down! for Dictory 2

模拟 Dorector 宕机一台

先恢复 Nginx，然后依然在客户端循环每隔 1 秒访问一次集群，然后停止 Director 2 上的 Keepalived 服务模拟 Director 节点宕机一台。

1
2
3
4
5
6
7
8
9
10
11
12
13
~]# while true; do curl vip.monster.com  && sleep 1; done
This Is Realserver 2
This Is Realserver 1
This Is Realserver 2
#- 这时停掉了 DIrecot 2 上的 Keepalived，可以看到后面的请求都不受影响
This Is Realserver 1
This Is Realserver 2
This Is Realserver 1
This Is Realserver 2
This Is Realserver 1
This Is Realserver 2
This Is Realserver 1
This Is Realserver 2
从网络的角度看会更明显一些

先查看 VIP 的分布

Director 1：

1
2
3
4
5
6
7
8
Director 1 ~]# ifconfig -a
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.50.11  netmask 255.255.255.0  broadcast 192.168.50.255
        ...

ens33:1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.50.200  netmask 255.255.255.0  broadcast 192.168.50.255
        ...

Director 2：

1
2
3
4
5
6
7
8
Director 2 ~]# ifconfig -a
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.50.12  netmask 255.255.255.0  broadcast 192.168.50.255
        ...

ens33:2: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.50.201  netmask 255.255.255.0  broadcast 192.168.50.255
        ...

可以看出：

VIP1 192.168.50.200 在 Director 1 上
VIP2 192.168.50.201 在 Director 2 上

  • 是双活状态

现在停止 Director 2 上的 Keepalived，再查看 VIP 的分布。

Director 2 上已经没有 VIP 了。

1
2
3
4
5
Director 2 ~]# ifconfig -a
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.50.12  netmask 255.255.255.0  broadcast 192.168.50.255
        ...
        ...

两个 VIP 全部转移到 Director 1 上了。

1
2
3
4
5
6
7
8
9
10
11
12
Director 1 ~]# ifconfig -a
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.50.11  netmask 255.255.255.0  broadcast 192.168.50.255
        ...

ens33:1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.50.200  netmask 255.255.255.0  broadcast 192.168.50.255
        ether 00:0c:29:cf:e7:f6  txqueuelen 1000  (Ethernet)

ens33:2: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.50.201  netmask 255.255.255.0  broadcast 192.168.50.255
        ether 00:0c:29:cf:e7:f6  txqueuelen 1000  (Ethernet)
