Docker 中 4 种网络模型的概念和实现

关于 Docker 系列其他文章的传送门

Docker 网络¶

虚拟网络分类¶

首先，回顾一下虚拟化中的四种网络类型。

类型	描述
隔离桥	内部网络完全封闭，只能内部通信
仅主机桥	在隔离的基础上，仅能和宿主机通信
路由桥	内网主机可以通过路由把报文转发出去，但是如果外部没有对应的路由，报文是回不来的
NAT 桥	内网主机报文通过 NAT 桥上的网关地址转发出去，回来时再通过 `连接追踪` 机制转发给内网主机

这篇《一篇文章讲解什么是虚拟化和 kvm 的使用方法》详细描述了各种网络模型的实现方法

Docker 中的网络分类¶

Docker 中也有四种网络，但是 Docker 中的网络使用了 Linux Bridge 和 namespace 机制，类似于虚拟化中的网络，但又不完全一样

这里说明 Docker 的网络分类和使用方法

类型	描述
桥网络	类似虚拟机中的网桥，默认是 docker(NAT)
共享桥网络	将 6 种名称空间内的 UTS、IPC、Network 共享，但是其他 3 个依然独立，也称之为 `联盟式网络`，这样在共享桥内的网络就像在同一台主机运行一样，但是 Mount、User 和 PID 依然独立
共享宿主机网络	容器直接使用宿主机的根网络名称空间，宿主机能看到网络信息，容器内也都可以看到
none 网络	无网络，就好像没有网卡的计算机设备

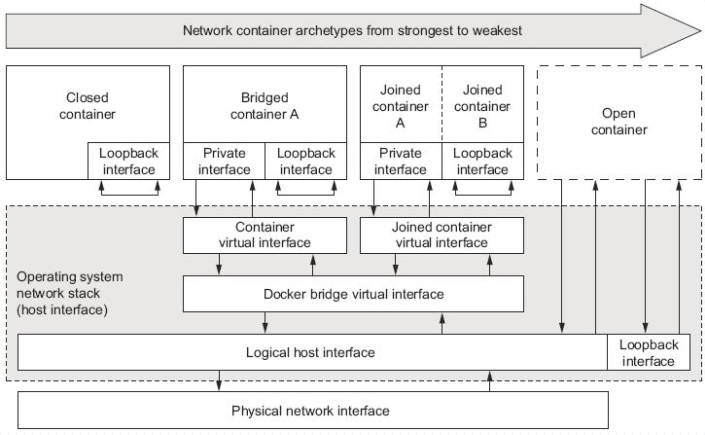

这张图展现了 4 种 Docker 网络的区别：

四种网络的使用方法¶

第 1 种桥网络¶

创建容器 node1 并指定使用

docker container run --name node1 --rm -it --network bridge centos:7
                                # --rm 停止即删除  # 指定网络使用 bridge，也是默认

# 查看 ip 等信息，可以看到 ip 地址为 172.17.0.2/16
[root@aec511c03380 /] ip a show eth0
63: eth0@if64: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
    link/ether 02:42:ac:11:00:02 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 172.17.0.2/16 brd 172.17.255.255 scope global eth0
       valid_lft forever preferred_lft forever

第 2 种共享桥网络¶

再创建一个容器 node2，并指定使用 node1 的网络

docker container run --name node2 --rm -it --network container:node1 centos:7
                                            # 这里把网络指向了第一个容器的网络

# 查看 node2 的 ip 等信息，发现不仅 ip 地址和 node1 一样，连 mac 和主机名都一样。但是文件、进程等都是隔离的
[root@aec511c03380 /] ip a show eth0
63: eth0@if64: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
    link/ether 02:42:ac:11:00:02 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 172.17.0.2/16 brd 172.17.255.255 scope global eth0
       valid_lft forever preferred_lft forever

第 3 种共享宿主机网络¶

创建一个 node3，并指定使用宿主机的命名空间

docker container run --name node3 --rm -it --network host centos:7
                                             # 这里指定网络类型为 host

# 查看 node3 的 ip 等信息，发现所有网卡、主机名等信息都和宿主机一毛一样了，但是文件、进程依旧都是隔离的
[root@docker /] ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master br-ex state UP group default qlen 1000
    link/ether 00:0c:29:cf:e7:f6 brd ff:ff:ff:ff:ff:ff
3: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
    link/ether 02:42:22:ce:de:82 brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
       valid_lft forever preferred_lft forever
    inet6 fe80::42:22ff:fece:de82/64 scope link
       valid_lft forever preferred_lft forever
36: br-ex: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 00:0c:29:cf:e7:f6 brd ff:ff:ff:ff:ff:ff
    inet 192.168.50.11/24 brd 192.168.50.255 scope global noprefixroute br-ex
       valid_lft forever preferred_lft forever
    inet6 fe80::b052:84ff:fe4c:df5c/64 scope link
       valid_lft forever preferred_lft forever
64: veth98cb889@if63: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP group default
    link/ether 3e:f0:a6:03:15:27 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet6 fe80::3cf0:a6ff:fe03:1527/64 scope link
       valid_lft forever preferred_lft forever

第 4 种 none 网络¶

也就等于设备没有网卡

docker container run --name node3 --rm -it --network none centos:7
                                                  # 指定网络为 none

# 查看 ip 等信息发现，只有一个回环地址
[root@d98998a4e071 /] ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever

注入网络类信息¶

常用的网络注入选项，建议使用 docker network --help 查看帮助信息

容器类命令中的网络参数

docker
    container: ###### 容器类命令 ######
        run        # 创建+启动
            -h           # 指定容器的主机名 = --hostname
            --add-host   # 注入解析到 hosts 文件
            --dns        # 注入 dns 地址
            --dns-search # 注入搜索域
            -p           # 定制对外暴露的方式 (DNAT)

1. 创建容器¶

docker run --name node1 -it      \
           -h node1.template.com \       # 注入主机名为 node1
           --add-host www.template.com:192.168.1.1 \   # 注入一条解析到 /etc/hosts 下
           --dns 114.114.114.114 \       # 指定 dns 服务器 ip
           --dns-search template.com \   # 指定 dns 搜索域
           centos      # 使用 centos 镜像

2. 查看¶

可以看到主机名已经注入了 node1，再查看 hosts 信息，也已经有了我们指定的解析 "192.168.1.1 www.template.com"

[root@node1 /] cat /etc/hosts
127.0.0.1 localhost
192.168.1.1 www.template.com
172.17.0.2  node1.template.com node1

查看 DNS 信息，看到指定的 search 和 nameserver 都应设置成功了。

1
2
3

[root@node1 /] cat /etc/resolv.conf
search template.com
nameserver 114.114.114.114

常用的网络类注入就搞定了，简单吧！

创建 Docker 网络¶

如果不想使用默认的网络，也可以自己创建 Docker 网络。

网络类参数

docker
    network:   ###### 网络类选项 ######
        ls         # 显示当前的网络信息
        create     # 创建网络
            -d           # 驱动 默认 bridge
            --subnet     # 指定子网，默认第一个地址是网关
            --gateway    # 指定网关
            --ip-range   # 设定 ip 地址范围
            connect      # 把指定的网络（接口）连接到容器
            disconnet    # 从容器拆除指定的网络（接口）

1.创建网络¶

docker network create \             # 创建一个叫 mybr0 的网络
       -d bridge      \             # 指定网络类型为 bridge
       --subnet 10.10.0.0/16    \   # 指定子网范围
       --gateway 10.10.10.1     \   # 指定网关，默认为可用地址的第一个
       --ip-range 10.10.50.0/24 \   # 设定 ip 范围，默认为全部可用 ip 地址
       mybr0                        # 网络名字为 mybr0

2.启动一个容器¶

指定使用刚才创建的 mybr0 网络

1	docker container run --name node1 --rm -it --network mybr0 centos

3.查看¶

进入容器查看获取到的 ip，就是刚才创建的 mybr0 中的地址

[root@0fe7b88ec7ff /] ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
172: eth0@if173: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
    link/ether 02:42:0a:0a:32:00 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 10.10.50.0/16 brd 10.10.255.255 scope global eth0
       valid_lft forever preferred_lft forever

[root@0fe7b88ec7ff /] ip route
default via 10.10.10.1 dev eth0
10.10.0.0/16 dev eth0 proto kernel scope link src 10.10.50.0

如果想给容器添加一个网络(接口)，可以这样使用：

1 2	docker network connect mybr0 node1 # 给容器添加一个 mybr0 网络 (接口) docker network disconnect mybr0 node1 # 将 mybr0 网络 (接口) 从容器拆除

开放入站通信¶

如果容器内部运行了一个服务，想要对外开放，可以把端口映射到宿主机上，方法是在启动容器时，加入 -p 选项指定映射方式

-p 选项的使用格式：

(1). -p <containerPort> 将容器的指定端口，映射至主机所有地址的一个动态端口

1	docker run -p 80 nginx

(2). -p <hostPort>:<containerPort> 将容器的指定端口，映射至主机的指定端口

1	docker run -p 10080:80 nginx

(3). -p <ip>::<containerPort> 将容器指定的端口，映射至主机指定的动态端口

1	docker run -p 192.168.50.11::80 nginx

(4). -p <ip>:<hostPort>:<containerPort> 将容器的指定端口，映射至主机指定的 ip 和指定的端口

1	docker run -p 192.168.50.11:10080:80 nginx

查看指定容器的端口映射关系：

docker port <CONTAINER_NAME>

~ ] docker port nginx
80/tcp -> 0.0.0.0:80
