一、使用 Nginx 和 Apache 反向代理 Tomcat

在生产环境中，Tomcat 不应该直接对客户端开放访问，而应该使用 Apache 或 Nginx 来反向代理客户端的请求。
Tomcat 支持使用 http 和 ajp 两种连接协议，Apache 两种都支持，而 Nginx 目前只能使用 http 协议。

1. 使用 Nginx 反代示例

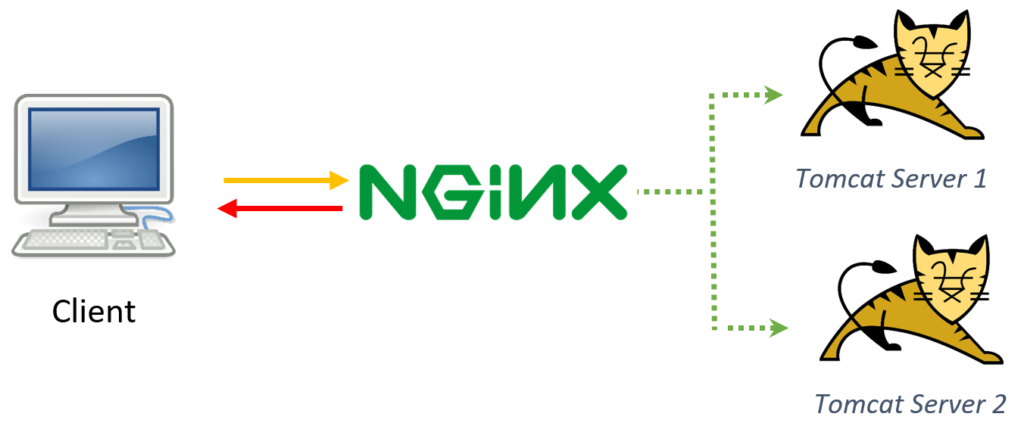

nginx

使用 Nginx 作为反代可以组成 LNMT，即 Linux、Nginx、MySQL、Tomcat。

请求报文走向：

  • Client (http) -> nginx (reverse proxy)(http) -> tomcat (http connector)

Nginx 中反代的配置示例

1
2
3
4
5
6
7
location / {
    proxy_pass http://tomcat1.monster.com:8080;
}

location ~* \.(jsp|do)$ {
    proxy_pass http://tomcat1.monster.com:8080;
}

2. 使用 Apache 反代

使用 Nginx 作为反代可以组成 LAMT，即 Linux、Apache(httpd)、MySQL、Tomcat。

httpd 支持使用两种协议代理 Tomcat，对应使用的代理模块为：

  • proxy_module
    • proxy_http_module：适配 http 协议；
    • proxy_ajp_module：适配 ajp 协议；

请求报文走向：

  • Client (http) -> httpd (proxy_http_module)(http) -> tomcat (http connector)
  • Client (http) -> httpd (proxy_ajp_module)(ajp) -> tomcat (ajp connector)
  • Client (http) -> httpd (mod_jk)(ajp) -> tomcat (ajp connector)

使用 http 协议代理配置示例

使用 proxy_http_module 模块。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
<VirtualHost *:80>
    ServerName      tc1.monster.com
    ProxyRequests Off     # 表示使用的正向代理还是反向代理，Off 表示使用的是反响代理
    ProxyVia        On    # 添加头部响应信息，表示经过了此 apache 服务
    ProxyPreserveHost On  # 把客户端请求的主机名也发给后端服务器，可以实现转发到不同的 tomcat 虚拟主机
    <Proxy *>
        Require all granted
    </Proxy>
    ProxyPass / http://tc1.monster.com:8080/  # 表示反代到后端的哪个主机，当使用感叹号的时候，表示不反代
    ProxyPassReverse / http://tc1.monster.com:8080/ # 设置重定向时的反代地址
    <Location />
        Require all granted
    </Location>
</VirtualHost>

使用 ajp 协议代理配置示例

使用 proxy_ajp_module 模块。

只需要将 http:// 换成 ajp:// 即可。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
<VirtualHost *:80>
    ServerName      node1.monster.com
    ProxyRequests Off
    ProxyVia        On
    ProxyPreserveHost On
    <Proxy *>
        Require all granted
    </Proxy>
        ProxyPass / ajp://node1.monster.com:8009/
        ProxyPassReverse / ajp://node1.monster.com:8009/
    <Location />
        Require all granted
    </Location>
</VirtualHost>

二、使用 Nginx 和 Apache 负载均衡 Tomcat

1. 环境准备

使用 Docker 容器模拟两个 Tomcat 后端：

  • 网站目录为：/myapp/；
  • IP 为：
    • 10.0.0.2:8080
    • 10.0.0.3:8080
1
2
3
4
5
6
7
8
9
docker run --name tc1 --hostname tc1.monster.com \
           -d --network mybr0 \
           -v /data/tc1:/usr/local/tomcat/webapps/myapp \
           tomcat:8.5-slim

docker run --name tc2 --hostname tc2.monster.com \
           -d --network mybr0 \
           -v /data/tc2:/usr/local/tomcat/webapps/myapp \
           tomcat:8.5-slim

创建 tc1 的测试页：
在 tc1 提供如下示例页面，演示效果会显示 TomcatA。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
<%@ page language="java" %>
<html>
    <head><title>TomcatA</title></head>
    <body>
        <h1><font color="red">TomcatA.monster.com</font></h1>
        <table align="centre" border="1">
            <tr>
                <td>Session ID</td>
            <% session.setAttribute("monster.com","monster.com"); %>
                <td><%= session.getId() %></td>
            </tr>
            <tr>
                <td>Created on</td>
                <td><%= session.getCreationTime() %></td>
            </tr>
        </table>
    </body>
</html>

创建 tc2 的测试页：
在 tc1 提供如下示例页面，演示效果会显示 TomcatB。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
<%@ page language="java" %>
<html>
    <head><title>TomcatB</title></head>
        <body>
        <h1><font color="blue">TomcatB.monster.com</font></h1>
        <table align="centre" border="1">
            <tr>
                <td>Session ID</td>
            <% session.setAttribute("monster.com","monster.com"); %>
                <td><%= session.getId() %></td>
            </tr>
            <tr>
                <td>Created on</td>
                <td><%= session.getCreationTime() %></td>
            </tr>
        </table>
        </body>
</html>

实验环境就准备好了，下面开始实验

2. 使用 Nginx 负载均衡 Tomcat

Nginx 配置文件示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
http {
...
...
upstream tomcat {
  server 10.0.0.2:8080 weight=1;
  server 10.0.0.3:8080 weight=1;
}
    server {
        ...
        ...
        location  /myapp/ {
        proxy_pass http://tomcat;
        }
    }
}

访问 Nginx 的监听地址 http://192.168.50.11/myapp/，可以看出轮询效果。

1
2
3
4
5
-> # while true ;  do curl -s 192.168.50.11/myapp/ | grep head; sleep .1  ;  done
                        <head><title>TomcatA</title></head>
                        <head><title>TomcatA</title></head>
                        <head><title>TomcatB</title></head>
                        <head><title>TomcatB</title></head>

3. 使用 Apache 负载均衡 Tomcat

负载均衡调度算法：
Apache 的负载均衡必须由 proxy_balancer_module 模块来实现。

使用 httpd -M 查看模块，支持 3 种负载均衡：

  • lbmethod_bybusyness_module：等同于 wlc；
  • lbmethod_byrequests_module：等同于 wrr；
  • lbmethod_bytraffic_module：根据与后端 Server 的链接的繁忙程度调度；

还有一个 lbmethod_heartbeat_module 模块，主要是检测后端 Server 心跳，一般用做健康状态检测。

使用 lbmethod 参数，当所有后端的调度算法一致时，可以统一配置。

  • 如：ProxySet lbmethod=byrequests # 定义调度算法为 wrr

httpd.conf 配置文件示例，使用 http 协议代理 Tomcat。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
<proxy balancer://tomcat>                 # 定义组名
    BalancerMember http://10.0.0.2:8080   # 等于 nginx 中的 server，需要加上协议和端口
    BalancerMember http://10.0.0.3:8080
    ProxySet lbmethod=byrequests          # 为多个后端统一定义调用算法为 wrr
</Proxy>

<VirtualHost *:80>
    ServerName node1.monster.com
    ProxyVia On
    ProxyRequests Off
    ProxyPreserveHost On
    <Proxy *>
        Require all granted
    </Proxy>
    ProxyPass / balancer://tomcat/        # 调度到定义的后端组
    ProxyPassReverse / balancer://tomcat/
    <Location />
        Require all granted
    </Location>
</VirtualHost>

如果需要 使用 ajp 协议代理 Tomcat，只需要将上述配置中的 http 协议改为 ajp 即可。

访问 Apache 的监听地址 http://192.168.50.11/myapp/，可以看出轮询效果。

1
2
3
4
5
-> # while true ;  do curl -s 192.168.50.11/myapp/ | grep head; sleep .1  ;  done
                        <head><title>TomcatA</title></head>
                        <head><title>TomcatA</title></head>
                        <head><title>TomcatB</title></head>
                        <head><title>TomcatB</title></head>

BalancerMember 参数

BalancerMember 其实有许多参数可用。

语法：BalancerMember [balancerurl] url [key=value [key=value ...]]

key 可用的参数：

  • status：定义此后端的状态，如 status=D。
    • D：定义为 disabled；
    • S：定义为 stopped；
    • I：定义为强制使用此后端，忽略一切错误；
    • H：定义为 Sorry Server；
    • E：强制为错误状态；
    • N：定义为排干模式。
  • loadfactor：负载因子，即权重；

启用管理接口

Aoache 也有可以管理后端 Server 的管理接口，添加如下配置即可激活。

1
2
3
4
5
<Location /balancer-manager>
    SetHandler balancer-manager   # 启用管理接口
    ProxyPass !       # 设置不对管理接口进行反向代理
    Require all granted
</Location>
