一、k8s 中的调度器

k8s 中调度器也是插件化的，可以指定 Pod 使用哪种调度器，默认不指则使用 kube-scheduler 中默认的 default-scheduler 规则。

kube-scheduler 调度器的默认调度逻辑分为 3 个阶段：

  • 预选（predicate）阶段，通过一个或一组预选器，挑选出能够符合 Pod 运行环境的节点。
  • 优选（priority）阶段，把第一阶段挑选出的节点，逐个代入一组优选函数，而后一项一项进行评分并计算出每个节点的总评分，并排序。如果最优的节点分数相同，则进行下一步；
  • 随机（select）阶段，从最优得分相同的 Node 中随机选出一个运行 Pod；

二、高级调度机制

自己也可以在外部施加各种条件，来影响调度结果，有两种高级调度机制：

  • Node Affinity：节点亲和度。用于定义 Pod 对 Node 的倾向性。
    • requiredDuringSchedulingIgnoredDuringExecution：硬限制，即必须满足亲和性；
      • nodeSelectorTerms：固定字段
        • matchExpressions：定义匹配规则；
    • preferredDuringSchedulingIgnoredDuringExecution：软限制，即最好满足亲和性；
      • weight：定义权重；
      • preference：固定字段；
        • matchExpressions：定义匹配规则；
    • 后缀中的 IgnoredDuringExecution 意思是指：当调度完成后，即使节点标签发生改变而不再符合调度条件时，也不会影响已经调度完成的结果，这类似于 nodeSelector 的工作逻辑。
  • Pod Affinity：Pod 亲和度。用于定义 Pod 和 Pod 之间是否运行在一起。

三、Node Affinity 的配置方式

  • 当同时指定了 NodeSelector 和 Node Affinity，两者之间存在“与”关系，即符合条件的 Node 需要同时满足两个条件；
  • nodeAffinity 中，当 nodeSelectorTerms 中同时指定多个 matchExpressions 时，各条目间取“或”关系，即满足其中之一即可；
  • nodeSelectorTerms 中，当同一个 matchExpressions 中的多个 key 值之间取逻辑“与”关系，即 Node 需要同时满足多个条件；
  • 定义软限制时，使用 weight 可以定义权重，并加入优选值的计算总和；

配置“硬亲和”的示例 1

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
-> # vim required-nodeAffinity-pod.yaml

apiVersion: v1
kind: Pod
metadata:
  name: with-required-nodeaffinity
spec:
  affinity:
    nodeAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:
        nodeSelectorTerms:
        - matchExpressions:
          - {key: zone, operator: In, values: ["foo"]}   # 定义了节点必须有 zone 标签且值是 foo 的硬亲和性
  containers:
  - name: myapp
    image: ikubernetes/myapp:v1

配置“硬亲和”的示例 2

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
-> # vim required-nodeAffinity-pod2.yaml

apiVersion: v1
kind: Pod
metadata:
  name: with-required-nodeaffinity-2
spec:
  affinity:
    nodeAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:
        nodeSelectorTerms:
        - matchExpressions:
          - {key: zone, operator: In, values: ["foo", "bar"]}  # 在一个 matchExpressions 中定义的两个 Key 之间为“与”关系
          - {key: ssd, operator: Exists, values: []}
  containers:
  - name: myapp
    image: ikubernetes/myapp:v1

配置“硬亲和”的示例 3

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
-> # vim required-nodeAffinity-pod2.yaml

apiVersion: v1
kind: Pod
metadata:
  name: with-required-nodeaffinity-2
spec:
  affinity:
    nodeAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:
        nodeSelectorTerms:
        - matchExpressions:    # 而像这样有两个 matchExpressions，两者之间则为“或”关系
          - {key: zone, operator: In, values: ["foo", "bar"]}
        - matchExpressions:
          - {key: ssd, operator: Exists, values: []}
  containers:
  - name: myapp
    image: ikubernetes/myapp:v1

配置“软亲和”的示例 1

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
-> # vim deploy-with-preferred-nodeAffinity.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: myapp-deploy-with-node-affinity
spec:
  replicas: 3
  selector:
    matchLabels:
      app: myapp
  template:
    metadata:
      name: myapp-pod
      labels:
        app: myapp
    spec:
      affinity:
        nodeAffinity:
          preferredDuringSchedulingIgnoredDuringExecution:
          - weight: 60
            preference:
              matchExpressions:
              - {key: zone, operator: In, values: ["foo"]}
          - weight: 30
            preference:
              matchExpressions:
              - {key: ssd, operator: Exists, values: []}
      containers:
      - name: myapp
        image: ikubernetes/myapp:v1

四、Pod Affinity 的配置方式

定义多个 Pod 间需要运行于同一位置的倾向性，或者不允许运行于同一位置的倾向性。

两个节点是否处于同一位置，取决于 topologyKey 的键值。

Pod 亲和性调度的限制：

  • 每次调度 Pod 时，要遍历所有的 Pod 以检测亲和性，因此在集群规模较大时，不建议使用此种调度方式。或不应在较小的颗粒度上定义 Pod 亲和性，而可以使用 Node Affinity 进行调度，并通过为 Node 定义标签达到一样的效果。
  • Pod anti-affinity（反亲和）要求集群中的每个节点都针对 topologyKey 设置了正确的标签，如果某些或所有节点未设置相应的标签，则可能会导致无法预料的后果。这就要求集群的每个节点都有定义好标签，并在缩容或扩容时规划好每台标签的管理，这在规模较大的集群中不易实现。

Pod “硬-亲和性”示例

这里有 Node1、2、3 台节点，先为 1、2 打上相同的标签划分为一个 zone=foo，Node3 为另一个 zone=bar：

1
2
3
-> # kubectl label nodes node1.monster.com zone=foo
-> # kubectl label nodes node2.monster.com zone=foo
-> # kubectl label nodes node3.monster.com zone=bar  # 与 1、2 不同

创建一个 Redis Pod，该 Pod 的会自动生值为 app=redis 的标签：

1
2
3
4
5
-> # kubectl create deployment redis --image=redis:4-alpine

-> # kubectl get pods redis-699d7df68d-sqt78 --show-labels
NAME                     READY   STATUS    RESTARTS   AGE   LABELS
redis-699d7df68d-sqt78   1/1     Running   0          34m   app=redis,pod-template-hash=699d7df68d

创建 Pod 控制器，并定义了此 Deployment 控制器下的 3 个 Pod，在以 zone 标签为范围的拓扑结构区域中，与标签键为 app，值为 db 的 Pod 运行在同一个 zone 中。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
-> # vim deploy-with-required-podAffinity.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: myapp-with-pod-affinity
spec:
  replicas: 3
  selector:
    matchLabels:
      app: myapp
  template:
    metadata:
      name: myapp
      labels:
        app: myapp
    spec:
      affinity:
        podAffinity:        # 定义使用 Pod 亲和
          requiredDuringSchedulingIgnoredDuringExecution:    # 使用了硬亲和
          - labelSelector:
              matchExpressions:    # 找到标签键为 app，值为 redis 的 Pod，与之保持亲和
              - {key: app, operator: In, values: ["redis"]}
            topologyKey: zone      # 以 zone 标签为范围的拓扑结构区域中
      containers:
      - name: myapp
        image: ikubernetes/myapp:v1

创建 Pod：

1
-> # kubectl apply -f deploy-with-required-podAffinity.yaml

那么如果 Redis 运行在 Node1 或 2 中，这 3 个 Pod 也会运行于 Node 1 或 2，一定不会被调度至 Node3，因为要保持和 Redis 处于同一个 zone 区域中。

1
2
3
4
5
6
-> # kubectl get pods -o wide
NAME                                       READY   STATUS    RESTARTS   AGE   IP            NODE                NOMINATED NODE   READINESS GATES
myapp-with-pod-affinity-6588d69fdc-dkzh7   1/1     Running   0          10m   10.244.2.10   node2.monster.com   <none>           <none>
myapp-with-pod-affinity-6588d69fdc-f8b67   1/1     Running   0          62s   10.244.1.5    node1.monster.com   <none>           <none>
myapp-with-pod-affinity-6588d69fdc-rxthd   1/1     Running   0          62s   10.244.2.11   node2.monster.com   <none>           <none>
redis-699d7df68d-sqt78                     1/1     Running   0          77m   10.244.2.8    node2.monster.com   <none>           <none>

Pod “硬-反亲和性”示例

定义不能与标签键为 app，值为 myapp 的 Pod 运行在同一节点，也就是不能与自己在同一 Node 节点，达到了分散 Pod 的结果。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
-> # vim k8s/Kubernetes_Advanced_Practical/chapter12/deploy-with-required-podAntiAffinity.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: myapp-with-pod-anti-affinity
spec:
  replicas: 4
  selector:
    matchLabels:
      app: myapp
  template:
    metadata:
      name: myapp
      labels:
        app: myapp
    spec:
      affinity:
        podAntiAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
          - labelSelector:
              matchExpressions:                    # 不能与标签键为 app，值为 myapp 的 Pod 运行在同一节点
              - {key: app, operator: In, values: ["myapp"]}
            topologyKey: kubernetes.io/hostname    # 以 hostname 为范围
      containers:
      - name: myapp
        image: ikubernetes/myapp:v1

Pod “软-亲和性“示例

  • 如果在标签为 rack 的节点范围中，运行着标签键为 app，值为 db 的 Node，那么评分加 80；
  • 如果在标签为 zone 的节点范围中，则评分加 20；
  • 如果两者都符合，则加 100。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
-> # vim deploy-with-preferred-podAffinity.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: myapp-with-preferred-pod-affinity
spec:
  replicas: 3
  selector:
    matchLabels:
      app: myapp
  template:
    metadata:
      name: myapp
      labels:
        app: myapp
    spec:
      affinity:
        podAffinity:
          preferredDuringSchedulingIgnoredDuringExecution:
          - weight: 80
            podAffinityTerm:
              labelSelector:
                matchExpressions:
                - {key: app, operator: In, values: ["db"]}
              topologyKey: rack
          - weight: 20
            podAffinityTerm:
              labelSelector:
                matchExpressions:
                - {key: app, operator: In, values: ["db"]}
              topologyKey: zone
      containers:
      - name: myapp
        image: ikubernetes/myapp:v1

五、Taints and Tolerations 污点与容忍度

Node Affinity 是基于 Node 的标签来选择 Node，而 Pod Affinity 是基于 Pod 选 Node，无论哪一种，Node 都是在等待被选择。

而 Taint 则刚好相反，它用于让 Node 排斥 Pod 对象。

可以通过节点规范（NodeSpec）将污染应用于节点，并通过 pod 规范（PodSpec）将容忍度应用于 pod。节点上的污染将指示节点击退所有不容忍污染的 Pod。

Taints 必须结合 Tolerations 才能协同工作，要保证在 Node 上有污点，在 Pod 上有容忍度。否则任何无法容忍污点的 Pod 都无法调度到有污点的 Node。

定义 Taints（污点）的参数

定义污点的参数由三部分组成：

  • key：定义键；
  • value：定义值；
  • effect（效用）：如果 Node 上有污点，Pod 也不是一定无法调度，要看这里的效用是如何定义的：
    • NoSchedule：不调度。如果被调度后，污点或容忍度发生变化，无法容忍了，则保持原样不动；
    • PreferNoSchedule：尽量不调度；
    • NoExecute：不执行。如果被调度后，污点或容忍度发生变化，无法容忍了，则驱离 Pod，并可以定义驱离宽限期；

定义 Tolerations（容忍度）的参数

容忍度通过以下三个字段的值去匹配污点：key、value、effect，而容忍度的评估方式有两种：

  • operator：指定操作符：
    • Eqaual：以上三个字段必须都匹配；
    • Exists：key 和 effect 匹配即可；

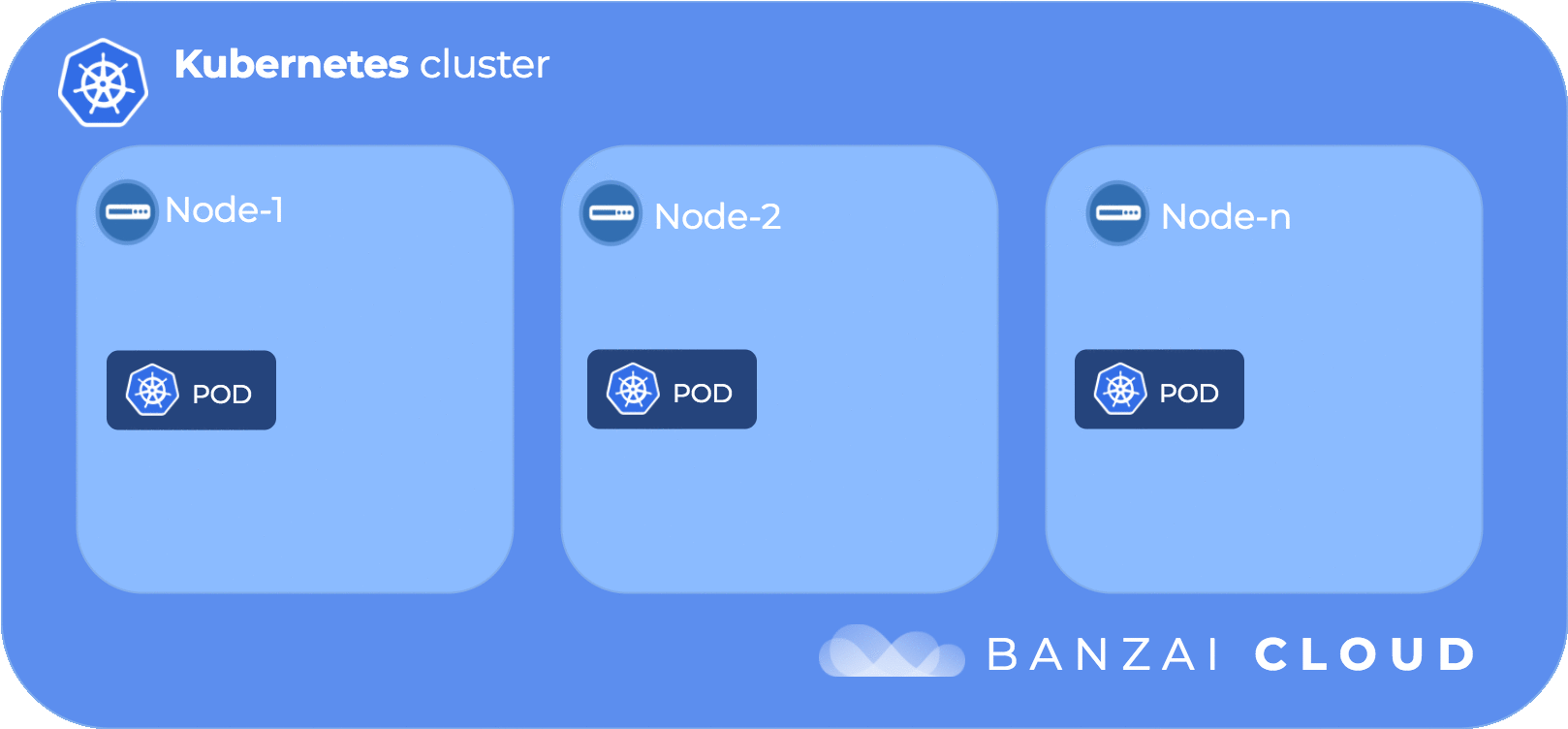

下图说明了 effect（效用）类型为 NoExecute 时，污点和容忍度的工作流程：

taintsandtolerations

当使用多个污点时：

可以给一个节点添加多个 taint，也可以给一个 pod 添加多个 toleration；
Kubernetes 在处理多个 taint 和 toleration 时就像一个过滤器：从一个节点的所有污点开始遍历，过滤掉那些 Pod 中存在与之相匹配的容忍度的污点。余下未被过滤的污点的 effect 值决定了 Pod 是否会被分配到该节点，特别是以下情况：

  • 如果存在一个以上 effect 值为 NoSchedule 的 taint，则 Kubernetes 不会将 pod 分配到该节点。
  • 如果不存在 effect 值为 NoSchedule 的 taint，但是存在 effect 值为 PreferNoSchedule 的 taint，则 Kubernetes 会 尝试 将 pod 分配到该节点。
  • 如果存在一个以上 effect 值为 NoExecute 的 taint，则 Kubernetes 不会将 pod 分配到该节点（如果 pod 还未在节点上运行），或者将 pod 从该节点驱逐（如果 pod 已经在节点上运行）：
    • 不能容忍相应 taint 的 Pod 将会立即遭到驱逐；
    • 可以容忍相关的 taint，但没有指定 tolerationSeconde 的 Pod 可一直运行于相应的节点；
    • 可以容忍相关的 taint，且指定了tolerationSeconde 的 Pod 可于相应的节点运行此字段指定的时长。

管理污点和容忍度

给节点添加 Taint

语法：

1
kubectl taint nodes NAME_KEY_1=VAL_1:TAINT_EFFECT_1 ... ...

使用命令 kubectl taint 给节点增加一个污点：

1
2
3
4
# 给节点 node1 增加一个污点，它的键名是 key1，键值是 value1，效果是 NoSchedule。
# 这表示只有拥有和这个污点相匹配的容忍度的 Pod 才能够被分配到 node1 这个节点
kubectl taint nodes node1 key1=value1:NoSchedule ... ...

移除节点的 Taint

语法：

1
2
3
4
5
# 移除名称为 KEY，且配置了指定的 EFFECT 的 taint
kubectl taint nodes NAME_KEY:TAINT_EFFECT

# 移除名为 KEY 的 taint
kubectl taint nodes NAME_KEY-

若要移除上述命令所添加的污点，你可以执行：

1
kubectl taint nodes node1 key:NoSchedule-

为 Pod 添加 Toleration

operator 的默认值是 Equal。

一个容忍度和一个污点相“匹配”是指它们有一样的键名和效果，并且：

  • 如果 operator 是 Exists （此时容忍度不能指定 value）；
  • 如果 operator 是 Equal ，则它们的 value 应该相等。

注意：存在两种特殊情况：

  • 如果一个容忍度的 key 为空且 operator 为 Exists， 表示这个容忍度与任意的 key 、value 和 effect 都匹配，即这个容忍度能容忍任意 taint。
  • 如果 effect 为空，则可以与相同键名 key 的所有 effect 效果相匹配。

示例：在 PodSpec 中定义 Pod 的容忍度。

下面两个容忍度均与上面例子中使用 kubectl taint 命令创建的污点是相匹配的。

因此如果 Pod 只要有下面两个任意一个，就满足对 node1 的容忍度，就能够被分配到 node1 上。

Eqaual 类型，需要全匹配。

1
2
3
4
5
6
7
8
9
spec:
  tolerations:
  - key: "key1"            # key 要匹配
    operator: "Equal" # 定义为 Equal
    value: "value1"        # value 也要匹配
    effect: "NoSchedule"   # 效用也必须匹配
    tolerationSeconds: 3600

# 与 node1 的污点全匹配，可以被调度

Exists 类型，key 和 effect 匹配即可。

1
2
3
4
5
6
7
8
spec:
  tolerations:
  - key: "key1"                 # 只要 key 要匹配
    operator: "Exists" # 定义为 Exists
    effect: "NoSchedule"        # 和 效用 也匹配即可
    tolerationSeconds: 3600

# 因为是 Exists 类型，所以只要与 node1 的污点 key 和 effect 匹配，就可以被调度
