理解 k8s 高可用，让你的集群稳如泰山

关于 Kubrenetes 系列其他文章的传送门

1. 《 部署 Kubernetes 也能如此简单吗？ 》

2. 《 初识 k8s，新时代的宠儿 》

3. 《 深度学习 Pod 》

4. 《 学会这 5 种 Pod 控制器，搞定发布、更新、回滚，从此告别人肉运维！！ 》

5. 《 k8s 中的网络入口 – Service 资源管理 》

6. 《 k8s 中的 7 层调度 – Ingress 》

7. 《 k8s 中的存储系统 – Volumes 》

8. 《 k8s 中强大的配置中心 – ConfigMap 》

9. 《 k8s 中的部署神器 – Statefulset 控制器 》

10. 《 k8s 中的安全守护神 – 你不知道不代表它不在 》

11. 《 k8s 中的图形接口 – Dashboard 》

12. 《 k8s 中的网络插件 – flannel 和 Calico 》

13. 《 k8s 中的调度器 – 亲和性、污点和容忍性 》

14. 《 k8s 中对资源的监控 – 资源指标、Prometheus、弹性伸缩器 HPA 》

15. 《 k8s 中的云原生应用管理利器 – Helm 》

16. 《 理解 k8s 高可用，让你的集群稳如泰山 》　　　　　您当前所在位置

---

---

虽然现在有一些部署工具，但是为了更好的理解 k8s 的高可用架构，这里全部采用手动的方式部署。

一、Master 节点中服务的高可用分析¶

k8s 核心服务¶

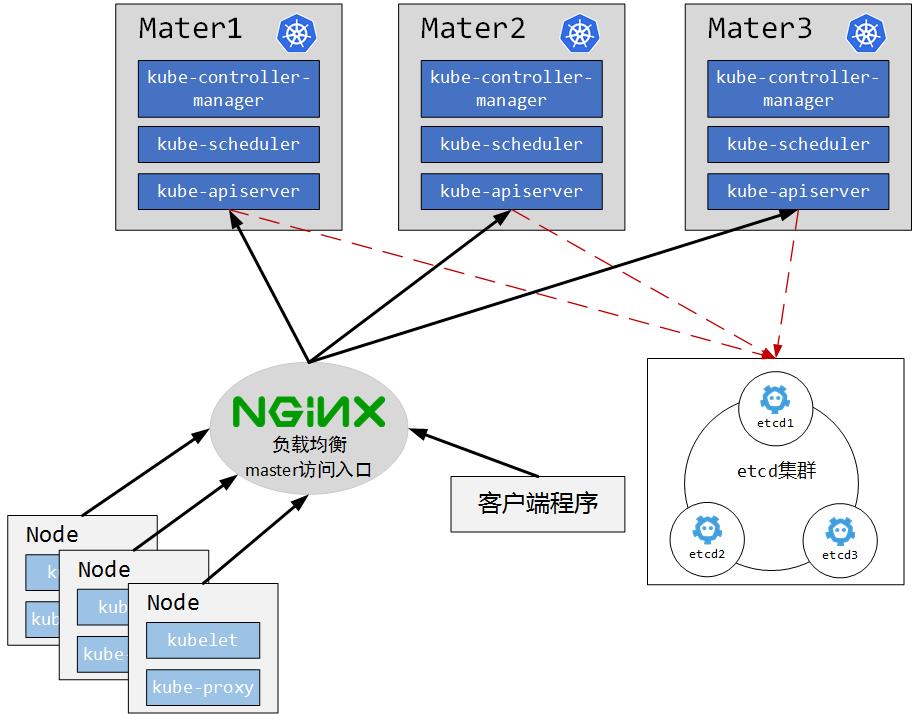

• kube-apiserver：因为数据存放在 ETCD 中，所以本身是无状态的；有两种高可用的方式：
  • 在前端部署 Keepalived：对 apiServer 通过 1 个 VIP 来访问，同时只有一个节点在工作；也可以在每个节点都绑定一个虚拟路由器，这样三个节点都有 VIP，都能工作，只是 VIP 不同；
  • 在前端使用 Nginx 做反向代理：对后端的多个 apiServer 做健康状态检测，并进行负载均衡调度；对 apiServer 的所有访问都通过 Nginx 的地址。
• kube-controller-manager：有状态。
• kube-scheduler：有状态。scheduler 一直监视着 apiServer，当用户提交资源创建清单到任意一台 apiServer 后，由 scheduler 来挑选出合适的节点，并发给运行在 Node 上的 kubelet 来创建资源。

为了防止多个 scheduler 同时发布任务导致 kubelet 混乱，同时只能有一个 scheduler 在工作，其他都为备用的。

分布式协作¶

在 zookeeper 中，分布式协作的方式是通过在一个存储系统中抢占资源的方式，选举出 Leader，这依赖一个外部的高可用存储系统。

而 k8s 内部已经有一个高可用的 ETCD 存储系统，于是在 apiServer 中保留了一个固定的 endpoint 资源，当 kube-scheduler 或者 kube-controller 选举主节点时，多个程序通过抢占这个资源来确定谁是 Leader 节点，这种分布式协作的方式称为分布式锁。

ETCD 如何高可用¶

ETCD 其实就是一个键值存储系统。

ETCD 作为储存 k8s 所有数据的中心组件，内键了一种高可用机制，是基于 Raft 协议来实现 Leader 选举和分布式协作的。每一个节点都可以读写，但是写到任何一个节点上的数据，都要被同步到同一集群的另外的节点，并且要确保数据是强一致的。而 Raft 是个简装版的 PAXOS 协议，比 PAXOS 更轻量化，更适合这个分布式的轻量化的协作应用场景当中，而且功能并不比 PAXOS 弱。

由于每个节点中都存储了一样的数据，所以在写数据时要在每个节点都写一次，所以节点数量越多，写的性能越差，一般情况下：

• 小规模：3 个节点；
• 中等规模：5 个节点；
• 大规模：7 个节点。

二、高可用部署规划¶

Master 节点的高可用规划¶

• ETCD：至少 3 个，之间使用数字证书加密通信；每个节点和客户端通信时，要有双向数字证书认证；
• ETCD-CA：专用于为每一个 ETCD 节点颁发证书；
• kube-apiserver、controller-manager、scheduler：各一主一备即可；

整体架构¶

一共 3 个 Master 节点，2 个 Node 节点。部署顺序：

1. 在 3 个 Master 节点中先部署好高可用的 ETCD；
2. 在 3 个 Master 节点中部署 k8s 的三个 master 组件：apiServer、scheduler、controller-manager，配置为高可用状态；
3. 最后把两个 Node 节点加入到这个集群；

与 etcd 最少需要 3 个节点不同，apiServer、controller-manager、scheduler 的数量可以是随意的，他们通过分布式锁的方式抢占，这里我们把他们高可用为 3 个。

实验架构如图：

准备二进制程序¶

这次不使用 kubeadm，而是使用官方所提供的二进制程序直接进行部署。

项目官方的二进制发布页，在 releases 页面，点击当前版本中的 CHANGELOG-1.17.md，目前版本为 v1.17，在这里下载二进制程序。

• Server Binaries：提供 apiServer、scheduler、controller-manager;
• Node Binaries：提供各 Node 节点需要的程序，如 kubelet 等。
• Client Binaries：提供 kubelet 客户端程序；

三、部署 ETCD¶

1. 安装 ETCD¶

注意：以下操作在所有 Master 节点进行。

ETCD 已经收录在 epel 仓库中，有 V2 和 V3 版，要使用 V3 版的。

yum install etcd

2. 配置 ETCD¶

准备工作¶

注意：这一步要在每个 Master、Node 节点配置。

配置 Hosts 文件，还有防火墙、SELinux、时钟同步都要配置好，这里就不一一说明了：

192.168.50.11 master01 master01.monster.com etcd01 etcd01.monster.com
192.168.50.12 master02 master02.monster.com etcd02 etcd02.monster.com
192.168.50.13 master03 master03.monster.com etcd03 etcd03.monster.com
192.168.50.14 node01 node01.monster.com
192.168.50.15 node02 node02.monster.com

• /var/lib/etcd：存放默认数据路径；
• /etc/etcd/etcd.conf：变量配置文件，给 Unit Service 传递变量；

依次编辑三个 master 节点上 ETCD 的配置文件 /etc/etcd/etcd.conf 启用集群功能：

注意：在另外两个节点配置时，要使用节点自己的域名和 IP。

# 这个端口用于各节点通信使用，要使用其他节点可以访问的地址，不可以使用域名
ETCD_LISTEN_PEER_URLS="http://192.168.50.11:2380"

# 向客户端提供服务的地址，不可以使用域名
ETCD_LISTEN_CLIENT_URLS="http://192.168.50.11:2379"

# 定义一个当前节点的名字
ETCE_NAME="etcd01.monster.com"

# 在集群内通告自己作为集群成员时，监听的地址是什么
ETCD_INITIAL_ADVERTISE_PEER_URLS="http://etcd01.monster.com:2380"

# 在集群内通告自己监听在哪个地址向客户端提供服务，可以使用主机名。
ETCD_ADVERTISE_CLIENT_URLS="http://etcd01.monster.com:2379"

# 指定集群内其他成员都有哪些
ETCD_INITIAL_CLUSTER="etcd01.monster.com=http://etcd01.monster.com:2380,etcd02.monster.com=http://etcd02.monster.com:2380,etcd03.monster.com=http://etcd03.monster.com:2380"

启动 etcd 服务¶

注意：这里目前还没有启用 TLS 加密通信，如果你计划开启加密通信，请先完成下面的 配置 ETCD 使用 TLS 加密传输 后再来启动 ETCD 服务。

当只有一个节点启动服务时会阻塞，因为不到法定票数，最少要启动 2 个节点的服务才行：

# 在 etcd01、etcd02、etcd03 分别启动服务
systemctl start etcd

验证安装¶

• etcdctl 是 ETCD 的客户端工具；
  • --endpoints=‘’：指定要连接的 Server 地址，默认不指为 127.0.0.1:2379；

-> # etcdctl --endpoints='http://192.168.50.11:2379' member list

3a4b781a9adff0f: name=etcd02 peerURLs=http://etcd02.monster.com:2380 clientURLs=http://etcd02.monster.com:2379 isLeader=false
84fabb98a766dd85: name=etcd03 peerURLs=http://etcd03.monster.com:2380 clientURLs=http://etcd03.monster.com:2379 isLeader=true   # isLeader 为 true 的是当前 Leader 节点
fce1a68fe5552232: name=etcd01 peerURLs=http://etcd01.monster.com:2380 clientURLs=http://etcd01.monster.com:2379 isLeader=false

3. 配置 ETCD 使用 TLS 加密传输¶

没有计划使用 TLS 时可以跳过此步骤。

注意：以下操作在其中一台 Master 节点操作。

k8s 中的 TLS 需要三种证书：

• peer 类型的证书：集群内各节点之间使用，既是客户端证书也是服务端证书；
• Server 证书：Client 端验证 Server 端身份时使用的证书；
• Client 证书：Server 端验证 Client 端身份时使用的证书。

生成证书¶

能够一次性生成对等证书、Server 证书和客户端证书的项目：https://github.com/iKubernetes/k8s-certs-generator

-> # git clone https://github.com/iKubernetes/k8s-certs-generator
-> # cd k8s-certs-generator
-> # chmod +x *.sh
-> # ./gencerts.sh etcd                      # gencerts.sh 这个脚本会根据你传递的参数，选择调用其他两个中的哪个脚本
Enter Domain Name [ilinux.io]: monster.com   # 会提示让你输入域名，输入你的域名后缀即可
...
...

# 之后就会创建好证书，存放在当前目录下一个叫 etcd 的文件夹中
-> # ls ./etcd/pki
apiserver-etcd-client.crt  ca.crt  client.crt  peer.crt  server.crt
apiserver-etcd-client.key  ca.key  client.key  peer.key  server.key

# 把创建好的证书复制到所有节点中
> # scp -rp ./etcd/pki etcd01.monster.com:/etc/etcd/
> # scp -rp ./etcd/pki etcd02.monster.com:/etc/etcd/
> # scp -rp ./etcd/pki etcd03.monster.com:/etc/etcd/

启用加密传输¶

编辑三个 master 节点中的配置文件 /etc/etcd/etcd.conf，配置 #[Security] 字段中关于 TLS 的配置：

#[Security]

# 以下和面向客户端的通信有关，对 2379 端口进行加密
ETCD_CERT_FILE="/etc/etcd/pki/server.crt"   # 指定 server 端证书
ETCD_KEY_FILE="/etc/etcd/pki/server.key"    # 指定 server 端私钥
ETCD_CLIENT_CERT_AUTH="true"                # 是否要验证客户端身份，强烈建议开启
ETCD_TRUSTED_CA_FILE="/etc/etcd/pki/ca.crt" # 指定验证客户端时信任的 CA 的证书
ETCD_AUTO_TLS="false"                       # 是否自动生成证书，这里使用自己制作证书，所以关掉

# 以下和集群内部通信有关，对 2380 端口进行加密
# 集群内部各节点使用 peer 类型的证书，既是客户端证书也是服务端证书
ETCD_PEER_CERT_FILE="/etc/etcd/pki/peer.crt"        # 指定使用哪个对等证书
ETCD_PEER_KEY_FILE="/etc/etcd/pki/peer.key"         # 指定使用哪个对等证书的私钥
ETCD_PEER_CLIENT_CERT_AUTH="true"                   # 是否启用双向验证身份，强烈建议开启
ETCD_PEER_TRUSTED_CA_FILE="/etc/etcd/pki/ca.crt"    # 使用同一个 CA，指定信任的 CA 的证书
ETCD_PEER_AUTO_TLS="false"                  # 是否自动生成证书，这里使用自己制作证书，所以关掉

# 在 VIM 中把之前指定的所有 http 协议的地址改为 https
:%s/http/https/g

启动 ETCD 服务¶

在 etcd01、etcd02、etcd03 节点分别启动服务。

-> # systemctl start etcd

使用域名验证操作¶

# 使用 https 时需要同时指定证书和 CA 的文件
-> # etcdctl --endpoints='https://etcd01.monster.com:2379' \
             --cert-file=/etc/etcd/pki/client.crt \
             --key-file=/etc/etcd/pki/client.key \
             --ca-file=/etc/etcd/pki/ca.crt cluster-health

member 4df21596627a59c9 is healthy: got healthy result from https://etcd03.monster.com:2379
member f3b503e57ac312f2 is healthy: got healthy result from https://etcd02.monster.com:2379
member f4cadd4dddb94d3f is healthy: got healthy result from https://etcd01.monster.com:2379
cluster is healthy

四、部署 Master 节点¶

注意：以下操作在之前生成过证书的 Master 节点上操作。

生成 k8s 的证书
还是使用刚才一键生成证书的脚本，生成 k8s 的证书，会创建专用的文件夹来存放各个节点的证书。

-> # cd /root/k8s-certs-generator
-> # ./gencerts.sh k8s         # 这次选择创建 k8s 证书
Enter Domain Name [ilinux.io]: monster.com        # 会提示让你输入域名，输入和刚才一样的域名后缀即可
Enter Kubernetes Cluster Name [kubernetes]:       # 定义集群的名字
Enter the IP Address in default namespace
  of the Kubernetes API Server[10.96.0.1]:        # 定义 API Server 内部使用的地址，一般默认即可
Enter Master servers name[master01 master02 master03]: master01 master02 master03  # 填写你每个 Master 的主机名，不需要域名后缀，会自动补全
Generating CA key and self signed cert.
...
...

# 之后就会创建好证书，会为每个节点生成专用的文件夹来存放证书。
-> # cd ./kubernetes
-> # tree -d
.
├── CA
├── front-proxy
├── ingress
│   └── patches
├── kubelet
│   ├── auth
│   └── pki
├── node1
│   ├── auth
│   └── pki
├── node2
│   ├── auth
│   └── pki
└── node3
    ├── auth
    └── pki

# 先在每个节点创建用于存放 kebernetes 配置文件的目录
> # ssh master01.monster.com "mkdir /etc/kubernetes"
> # ssh master02.monster.com "mkdir /etc/kubernetes"
> # ssh master03.monster.com "mkdir /etc/kubernetes"

# 再把刚才生成的证书目录下的所有文件，复制到对应的节点中
> # scp -rp ./master01/* master01.monster.com:/etc/kubernetes/
> # scp -rp ./master02/* master02.monster.com:/etc/kubernetes/
> # scp -rp ./master03/* master03.monster.com:/etc/kubernetes/

在刚才生成的证书里，用于 apiserver 访问 etcd 的证书和私钥文件 apiserver-etcd-client.crt 和 apiserver-etcd-client.key，是脚本从之前创建 ETCD 证书时生成的同名文件复制过来的，不用在手动复制了。

部署 Server 端¶

注意：以下操作在所有 Master 节点进行。

把之前下载的 Server 端二进制压缩包上传并解压至 /usr/local/ 目录下：

-> # tar -zxvf kubernetes-server-linux-amd64.tar.gz -C /usr/local

-> # ls /usr/local/kubernetes/server/bin
apiextensions-apiserver    kube-apiserver.tar                  kubectl                kube-proxy.tar             mounter
kubeadm                    kube-controller-manager             kubelet                kube-scheduler
kube-apiserver             kube-controller-manager.docker_tag  kube-proxy             kube-scheduler.docker_tag
kube-apiserver.docker_tag  kube-controller-manager.tar         kube-proxy.docker_tag  kube-scheduler.tar

在解压后的目录中应该可以看到 apiServer、controller-manager、scheduler 的主程序了。

配置文件¶

注意：以下操作在所有 Master 节点进行。

在这个项目下有 Master 节点需要用到的配置文件的模板：
https://github.com/iKubernetes/k8s-bin-inst

-> # tree k8s-bin-inst
k8s-bin-inst
├── etcd
│   └── etcd.conf
├── images
│   ├── etcd-tls.png
│   └── k8s-tls.png
├── master
│   ├── etc
│   │   └── kubernetes
│   │       ├── apiserver
│   │       ├── config               # Master 节点通用配置文件
│   │       ├── controller-manager
│   │       └── scheduler
│   └── unit-files
│       ├── kube-apiserver.service
│       ├── kube-controller-manager.service
│       └── kube-scheduler.service
├── nodes
│   ├── etc
│   │   └── kubernetes
│   │       ├── config
│   │       ├── kubelet
│   │       └── proxy
│   ├── unit-files
│   │   ├── kubelet.service
│   │   └── kube-proxy.service
│   └── var
│       └── lib
│           ├── kubelet
│           │   └── config.yaml
│           └── kube-proxy
│               └── config.yaml
└── README.md

把项目克隆下来，并把配置文件模板和 Unit 文件都复制到对应目录：

# 复制配置文件模板
-> # git clone https://github.com/iKubernetes/k8s-bin-inst.git
-> # cd ./k8s-bin-inst/master/etc/kubernetes
-> # cp * /etc/kubernetes/

# 复制 Unit 文件
-> # cd ../../unit-files
-> # cp * /usr/lib/systemd/system/

修改 apiServer 的配置文件 vim /etc/kubernetes/apiserver，找到 KUBE_ETCD_SERVERS= 字段，配置 etcd 的访问地址：

...
...
KUBE_ETCD_SERVERS="--etcd-servers=https://etcd01.monster.com:2379,https://etcd02.monster.com:2379,https://etcd03.monster.com:2379"
...
...

创建一个系统用户：

-> # useradd -r kube

创建 k8s 临时状态保存目录：

-> # mkdir /var/run/kubernetes
-> # chown kube.kube /var/run/kubernetes

启动 apiServer 服务：

-> # systemctl daemon-reload
-> # systemctl start kube-apiserver

配置 kubectl

# 为 kubectl 创建软连接，让 shell 可以搜索到命令
-> # ln -sv /usr/local/kubernetes/server/bin/kubectl /usr/bin/

# 查看 kubectl 的配置文件，一般保持默认即可
-> # kubectl config view --kubeconfig=/etc/kubernetes/auth/admin.conf

# 把配置文件复制到家目录下的 .kube 目录中，并重命名为 config
-> # mkdir ~/.kube
-> # cp /etc/kubernetes/auth/admin.conf ~/.kube/config

# 之后就可以直接使用 kubectl config view 命令了，而不需要再指定配置文件了

授权 Boot Strapper
之前用脚本创建证书时自动生成了一个 token.csc 文件，里面配置了一个用户，如下：

-> # cat /etc/kubernetes/token.csv
fff446.b8fa4f3505d26c34,"system:bootstrapper",10001,"system:bootstrappers"
                                 # 用户名                      # 组名

实际上这个用户没有被授权允许做 Boot Strapper，需要手动为这个用户做一下授权：

注意：这一步只在一个 Master 节点操作即可。

# 创建一个 ClusterRoleBinding，并授予 node-bootstrappers 角色，这个角色是内键的用于初次拉起 Node 节点时使用的：
-> # kubectl create clusterrolebinding system:bootstrapper --user=system:bootstrapper --clusterrole=system:node-bootstrapper

# 查看是否绑定成功
-> # kubectl get clusterrolebinding | grep "bootstrapper"
system:bootstrapper                                    23s

接下来在所有 Master 节点启动 controller-manager、sheuduler 服务。

因为之前已经把配置文件模板复制到对应位置，如无特殊需求，直接启动 controller-manager 和 sheuduler 的服务即可：

-> # systemctl start kube-controller-manager
-> # systemctl start kube-scheduler

注意：Master 节点中默认的通用配置文件 /etc/kubernetes/config 中定义了日志级别为 debug，投入生产后一定记得把日志级别调高，否则日志量会巨大。

至此 Master 节点就部署好并正常启动了，下面把 Node 加入到这个集群中。

五、部署 Node 节点¶

把 Node 拉入集群是通过 Boot Strapper 的方式，并且第一次登录是基于 token 认证。加入集群后，两者之间就变为使用证书进行认证。

注意：两个 Node 节点也要能通过 Hosts 文件解析其他所有节点，还有防火墙、SELinux、时钟同步都要配置好，这里就不一一讲解了：

每个 Node 节点中都会运行三个守护进程：

• kubelet
• kube-proxy
• docker

注意：以下操作在所有 Node 节点进行。

1. 部署 Docker¶

安装¶

# step 1: 安装必要的一些系统工具
sudo yum install -y yum-utils device-mapper-persistent-data lvm2

# Step 2: 添加软件源信息
sudo yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo

# Step 3: 更新并安装 Docker-CE
sudo yum makecache fast
sudo yum -y install docker-ce

配置代理¶

k8s 中的 Pos 依赖一个基础镜像叫 pause，但是因为众所周知的原因我们无法访问 Google 的仓库，所以下面就配置代理用于从 Google 仓库下载镜像使用。

编辑 docker 的 UNIT 文件 vim /usr/lib/systemd/system/docker.service，改成如下：

...
Environment=HTTPS_PROXY=http://www.ik8s.io:10070        # 定义代理地址
Environment=NO_PROXY=127.0.0.0/8,192.168.0.0/16         # 把本机和本地 IP 定义不代理的地址
ExecStart=/usr/bin/dockerd -H fd:// --containerd=/run/containerd/containerd.sock   # 此行原本就有，保持不动
ExecStartPost=/usr/sbin/iptables -P FORWARD ACCEPT      # 把 FORWORD 链的默认策略改为放行
...

启动 Docker 服务¶

-> # systemctl daemon-reload
-> # systemctl start docker

2. 安装配置 kubelet 和 kube-proxy¶

安装程序¶

把之前下载的 Node 端二进制压缩包上传并解压至 /usr/local/ 目录下：

-> # tar -zxvf kubernetes-node-linux-amd64.tar.gz -C /usr/local

-> # ls /usr/local/kubernetes/node/bin/
kubeadm  kubectl  kubelet  kube-proxy

在解压后的目录中应该可以看到 kubelet、kube-proxy 等主程序了。

kubelet 和 kube-proxy 的配置文件¶

在 v1.12 版以后，kubelet 和 Kube-proxy 支持从本地的配置文件加载参数，和在命令行中指定参数效果一样，大大简化了部署 Node 时配置的复杂度，配置文件存储为 yaml 或 json 格式，可通过 --config 选项加载此配置文件，一般存放在 /var/lib/ 目录下，有 kubelet 和 kube-proxy 目录专门用来存放各自的配置文件：

注意：在 Master 节点上完成下列操作。

部署 master 节点时，曾经克隆了一个配置文件的模板项目，去 master 节点上把关于 kubelet 和 kube-proxy 的配置文件和证书复制到所有 Node 节点：

# 复制配置文件
-> # ssh master01.monster.com
-> # cd /root/k8s-bin-inst/nodes/etc
-> # scp -rp ./kubernetes/ node01:/etc/
-> # scp -rp ./kubernetes/ node02:/etc/

-> # cd ../var/lib/
-> # scp -rp * node01:/var/lib/
-> # scp -rp * node02:/var/lib/

# 把之前生成的证书文件复制到 Node 节点，用于和 apiServer 通信使用
-> # cd /root/k8s-certs-generator/kubernetes/kubelet
-> # scp -r * node01:/etc/kubernetes
-> # scp -r * node02:/etc/kubernetes

# 复制 kubelet 的 UNIT file 文件
-> # cd /root/k8s-bin-inst/nodes/unit-files/
-> # scp * node01:/usr/lib/systemd/system/
-> # scp * node02:/usr/lib/systemd/system/

创建工作目录，否则会报错：

-> # mkdir -pv /etc/kubernetes/manifests
mkdir: created directory ‘/etc/kubernetes/manifests’

3. 安装 CNI 网络插件，在所有 Node 节点操作¶

项目地址：https://github.com/containernetworking/plugins/releases

在 releases 页面中复制下载连接，之后去 Node 节点中下载：

-> # wget https://github.com/containernetworking/plugins/releases/download/v0.8.3/cni-plugins-linux-amd64-v0.8.3.tgz
-> # mkdir -p /opt/cni/bin
-> # tar -zxvf cni-plugins-linux-amd64-v0.8.3.tgz -C /opt/cni/bin

4. 添加一个临时的域名解析¶

Node 节点上关于 BootStrap 的配置文件 /etc/kubernetes/auth/bootstrap.conf 中，定义了拉起 Node 时通过这个域名 https://kubernetes-api.monster.com:6443 来访问 apiServer，这个域名代表什么呢？

当 master 节点高可用时，就会有 3 个 apiServer，而这个地址是为这 3 个 apiServer 的前端负载均衡器使用的。在生产环境中，负载均衡器可以这样部署：

• 在 3 个 apiServer 的前边部署一个 Nginx，并工作在 4 层代理模式，把 TLS 访问负载均衡代理至后端，当然 Nginx 也要部署为高可用，之后在内部的 DNS 中将域名 kubernetes-api.monster.com 映射到每个 Nginx 的地址上，通过 DNS 形成轮询解析 Nginx 地址的效果；
• 在 3 个 apiServer 节点上部署 Keepalived，流动一个 VIP，在内部的 DNS 中将域名 kubernetes-api.monster.com 的解析到 VIP 上；
• 在内部的 DNS 中，将此域名映射到 3 个 apiServer 的 IP 上，通过 DNS 进行轮询访问，但是这样有一个最大的缺点是无法对 apiServer 的健康状态进行检测，不推荐。

但是当前测试环境没有内部的 DNS 服务器，所以临时在 Node 节点的 hosts 文件中添加一个 Hosts 记录，把此地址解析到 master 节点即可，如下：

-> # grep "api" /etc/hosts
192.168.50.11 master01 master01.monster.com etcd01 etcd01.monster.com kubernetes-api.monster.com

5. 启动 kubectl 服务¶

在每个 Node 节点启动 kubectl 服务¶

-> # systemctl daemon-reload
-> # systemctl start kubectl

kubectl 启动后，就会自动向 apiServer 提交一个证书签署请求。

如 kubelet 启动报错¶

如果 kubelet 启动报错，并在日志内发现如下异常日志：

-> # journalctl -u kubelet
Dec 13 16:05:38 node01 kubelet: F1213 16:05:38.955900   27033 server.go:156] unknown flag: --allow-privileged

网上搜索后也确实在官网上搜到了相关的 pr（#77820），其中提到的解决方式：

ACTION REQUIRED: Deprecated Kubelet security controls AllowPrivileged, HostNetworkSources, HostPIDSources, HostIPCSources have been removed. Enforcement of these restrictions should be done through admission control instead (e.g. PodSecurityPolicy).
ACTION REQUIRED: The deprecated Kubelet flag --allow-privileged has been removed. Remove any use of --allow-privileged from your kubelet scripts or manifests.

调整 k8s 配置文件后，问题得到缓解，编辑 /etc/kubernetes/config：

# 注释掉这一行
# KUBE_ALLOW_PRIV="--allow-privileged=true"

6. 签署 Node 的证书¶

在 Master 节点上，查看收到的证书签署请求：

-> # kubectl get csr
NAME        AGE   REQUESTOR             CONDITION
csr-6z4dm   25s   system:bootstrapper   Pending
csr-c5l2m   94s   system:bootstrapper   Pending
csr-cb7r7   76s   system:bootstrapper   Pending

进行证书签署，如有多个相同的请求，签署最新的即可：

-> # kubectl certificate approve csr-6z4dm
certificatesigningrequest.certificates.k8s.io/csr-6z4dm approved

签署后，在 master 节点中应该可以看到 Node 节点已经加入，只是状态还是 NotReady：

-> # kubectl get nodes
NAME                 STATUS     ROLES    AGE     VERSION
node01.monster.com   NotReady   <none>   5m47s   v1.17.0

7. 启用 ipvs 内核模块¶

在 /var/lib/kube-proxy/config.yaml 配置文件中定义了 Pod 的网段为 10.244.0.0/24，网络模式为 ipvs。

创建载入内核模块的脚本文件 vim /etc/sysconfig/modules/ipvs.modules，设定自动载入内核模块。文件内容如下：

#!/bin/bash
ipvs_mods_dir="/usr/lib/modules/$(uname -r)/kernel/net/netfilter/ipvs"
for i in $(ls $ipvs_mods_dir | grep -o "^[^.]*"); do
    /sbin/modinfo -F filename $i  &> /dev/null
    if [ $? -eq 0 ]; then
        /sbin/modprobe $i
    fi
done

给予脚本执行权限并执行：

-> # chmod +x /etc/sysconfig/modules/ipvs.modules
-> # /etc/sysconfig/modules/ipvs.modules
-> # lsmod | grep ^ip_vs
ip_vs_wrr              12697  0
ip_vs_wlc              12519  0
ip_vs_sh               12688  0
ip_vs_sed              12519  0
ip_vs_rr               12600  0
ip_vs_pe_sip           12740  0
ip_vs_nq               12516  0
ip_vs_lc               12516  0
ip_vs_lblcr            12922  0
ip_vs_lblc             12819  0
ip_vs_ftp              13079  0
ip_vs_dh               12688  0
ip_vs                 145497  24 ip_vs_dh,ip_vs_lc,ip_vs_nq,ip_vs_rr,ip_vs_sh,ip_vs_ftp,ip_vs_sed,ip_vs_wlc,ip_vs_wrr,ip_vs_pe_sip,ip_vs_lblcr,ip_vs_lblc

8. 启动 kube-proxy¶

-> # systemctl start kube-proxy

9. 部署 flannel 网络插件¶

注意：先部署 kube-proxy 之后，再部署 kube-flannel。

flannel 网络插件项目地址：https://github.com/coreos/flannel

-> # kubectl apply -f https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml

之后在 master 节点上就可以看到，Node 的状态已经 Ready 了：

-> # kubectl get nodes
NAME                 STATUS   ROLES    AGE   VERSION
node01.monster.com   Ready    <none>   99m   v1.17.0

如果无法访问 grc 仓库¶

如果 flannel 的 Pod 卡在无法获取镜像，使用以下办法曲线救国：从其他仓库地方下载到本地，然后更改 tag，其他镜像也可以使用此方法，把要下载的镜像改成需要的名字即可：

# 下载 pause:3.1 镜像，如下载其他镜像该名字即可
docker pull mirrorgooglecontainers/pause:3.1

# 改 tag：flannel 的 yaml 文件中定义了要找指定 tag 的镜像，如果不改 tag 会认为本地没有镜像
docker tag mirrorgooglecontainers/pause:3.1 k8s.gcr.io/pause:3.1

六、配置 CoreDNS¶

CoreDNS 官方用于在 kubernetes 中部署的项目地址：https://github.com/coredns/deployment/tree/master/kubernetes

-> # mkdir coredns && cd coredns
-> # wget https://raw.githubusercontent.com/coredns/deployment/master/kubernetes/coredns.yaml.sed
-> # wget https://raw.githubusercontent.com/coredns/deployment/master/kubernetes/deploy.sh
-> # bash deploy.sh -i 10.96.0.10 -r "10.96.0.0/12" -s -t coredns.yaml.sed | kubectl apply -f -
