一、Ingress 是什么？

在使用 Service 时，无论是 iptables 还是 ipvs 都是四层调度，这就代表它们都无法作为 ssl 会话卸载器使用，这就要引入另一个资源来使用 7 层的调度。

Ingress 可以想象成是一种七层的路由规则，对于 http 和 https 的流量，能够把来自客户端的对某个 URL 的访问，转换为对内部某个特定 Pod 的访问。

Ingress 能够让你用一种 通用配置格式 来配置规则，这个语法不是 Nginx 格式，也不是 Apache 格式。但是写好通用配置后，它能够自动转为 Nginx 或 Apache 等程序的配置格式。所以你只需要告诉它，需要把哪个 Url 代理到哪个 Url 就完了，至于怎么转换，那是自动进行的。

负责 入站，在 7 层把外部的访问代理到 Pod 中。

Ingress Controller 是什么？

Ingress 只是一种规则，而这个规则需要一个实实在在存在的进程，这个进程能够理解 Ingress 定义的配置信息（规则），并将 Ingress 规则转为 Nginx、HAProxy 等程序能够识别的配置文件，这就是 Ingress Controller。

注意：

  • Ingress Controller 并不是所谓的控制器，它只是一个 Pod，被称为 Ingress Controller 而已。
  • 这个 Pod 的作用是专门用来确保 Ingress 中定义的配置，能够实时加载并生效的。他与后端 Pod 是一对多的，后边可能有无数个 Pod。
  • 这个控制器没有被打包进 Controller-manager 中统一管理，它既可以运行为一个系统级的守护进程，也可以运行在 Pod 中。但是因为它很复杂，还经常需要变动，为了便于配置，所以不得不将它运行为 Pod。
  • Ingress Controller 也是 Pod，它也应该有自己的 Pod Controller，或许使用 DeployMent 类型来维持多个副本，或许使用 DaemonSet 类型，在每个节点上都运行一份。

综上所述，如果要在 k8s 集群中使用 ssl 会话卸载器之类的 7 层代理功能，就需要使用以下两个组件，而不是用 Service。

  • Ingress Controller：用来把客户端的访问代理到其他的 Pod 上；
  • Ingress：用来定义代理规则。

但是 Ingress 并不支持使用标签选择器来挑选后端的 Pod，所以当后端有多个 Pod 时，它需要由 Service 辅助完成此类功能。在这里 Service 还有另一个功能，就是当 Pod 发生变化时，比如数量增加了一个，也需要通过 Service 来 帮助 Ingress 感知的。

  • 注意：这时 Service 仅仅为 Ingress 提供标签选择器的功能，并不代理网络流量，它不是 Ingress 真正的后端，客户端的访问不会到达 Service，而是从 Ingress 直接到达 Pod。

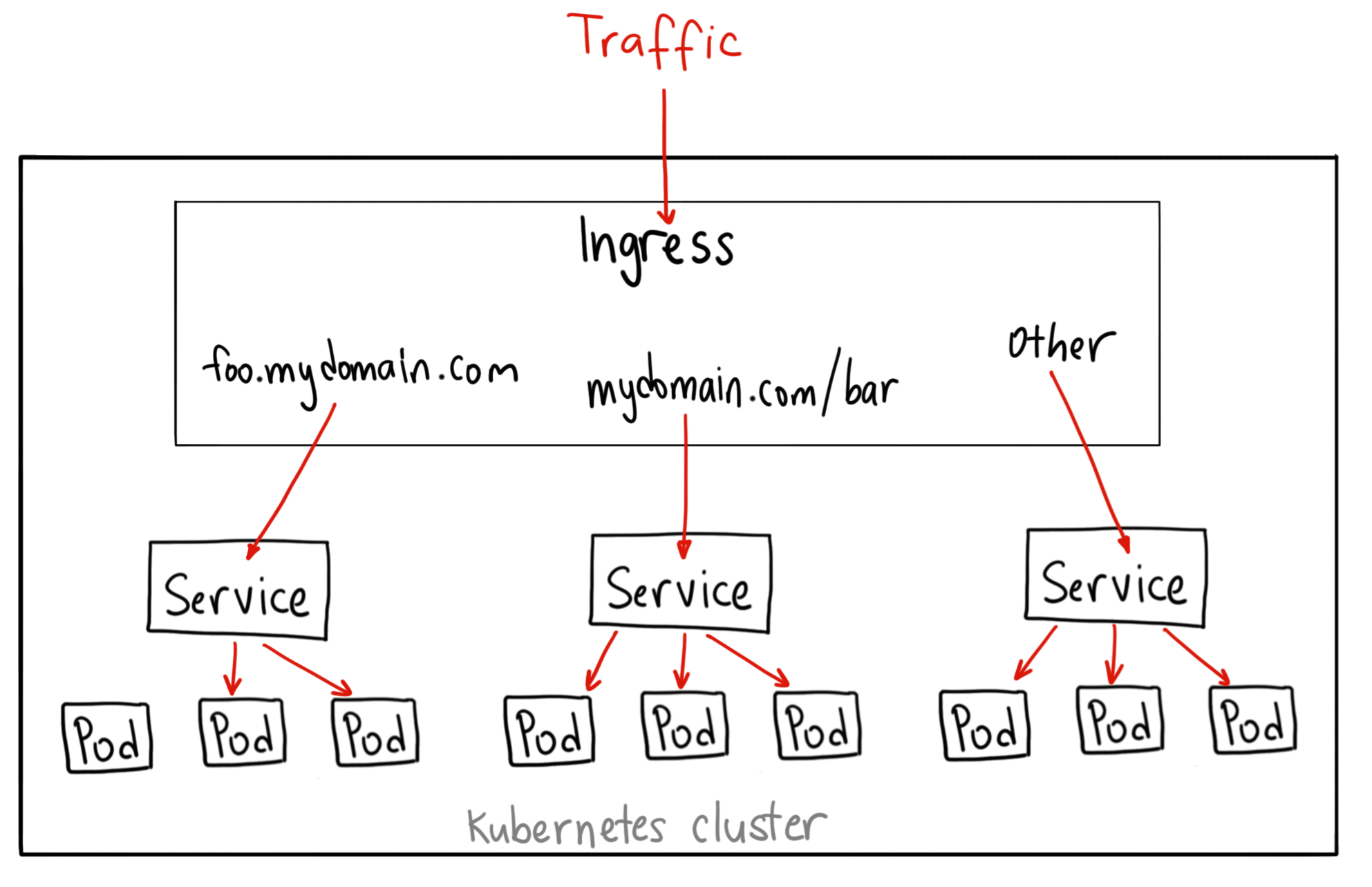

Igress

二、Ingress 在生产环境中的使用方法

方案一

这是标准方法之一。

假设目前有多个后端 Pod 需要 7 层的代理服务，这时启动一个 Ingress Controller 来代理对后端 Pod 的访问。

这个 Ingress Controller 也是一个 Pod，为这个 Pod 添加一个 NodePort 类型的 Service，这样任何一台 Node 都可以作为引入外部流量的入口。

但是缺点是 NodePort 一般情况下使用的不是标准端口，于是就需要在节点外再加一个代理服务器，来将非标准端口转换成 80、443 之类的标准端口。

大致流程如下：

客户端 -> 代理节点（监听 80 标准端口） -> Node 节点 -> Service(Nodeport 监听着非标准端口) -> Ingress Controller 的 Pod -> 后端 Pod

这个流程太繁琐了，一点都不让人省心，所以为了简化这个过程，就有了下面的方案二

方案二

在集群中准备几个特殊的 node，这几个 node 不仅有私网地址，还有公网地址。

然后为这几个节点打上污点或使用标签（ds 支持节点标签选择器），通过 ds 控制器让 Ingress Controller 的 Pod 只在这几个有公网地址的节点上运行，并为 Pod 添加一个 hostPort 类型的 Service，直接映射到物理节点的某个端口。

如果为这几个 Node 节点预留了 80 或 443 这样的标准端口，这样当客户端访问这几个特殊节点中某个节点上的某个公网端口时，就等于访问当前节点中的 Ingress Controller 的端口，而后 Ingress Controller 就可以把访问代理至后端的 Pod 上了。

大致流程如下：

客户端 -> Node 节点 -> Service（hostPort） -> Ingress Controller 的 Pod -> 后端 Pod

方案三

还有一个更简化的方案。

在方案二的基础上，不使用 hostPort，而是让 Pod 共享节点的网络名称空间（hostNetwork）。

实现了无需代理，一次直达 Pod。

大致流程如下：

客户端 -> Node 节点（hostNetwork） == 访问 Ingress Controller 的 Pod -> 后端 Pod

Ingress 版 Nginx

现在有一个问题摆在眼前，现有的 Nginx、Haproxy 等都不是云原生的程序，所以并不知道如何从 API Server 中读取 Ingress 的规则，也无法看懂 Ingress 中定义的规则。这可怎么办呢？

好在 k8s 官方把 Nginx 改造，变成一个自带 Ingress Controller 功能的 Nginx。所以要在 k8s 中使用的话，需要使用经过改造的 Nginx。

k8s 官方经过改造的 Ingress-Nginx，项目地址。

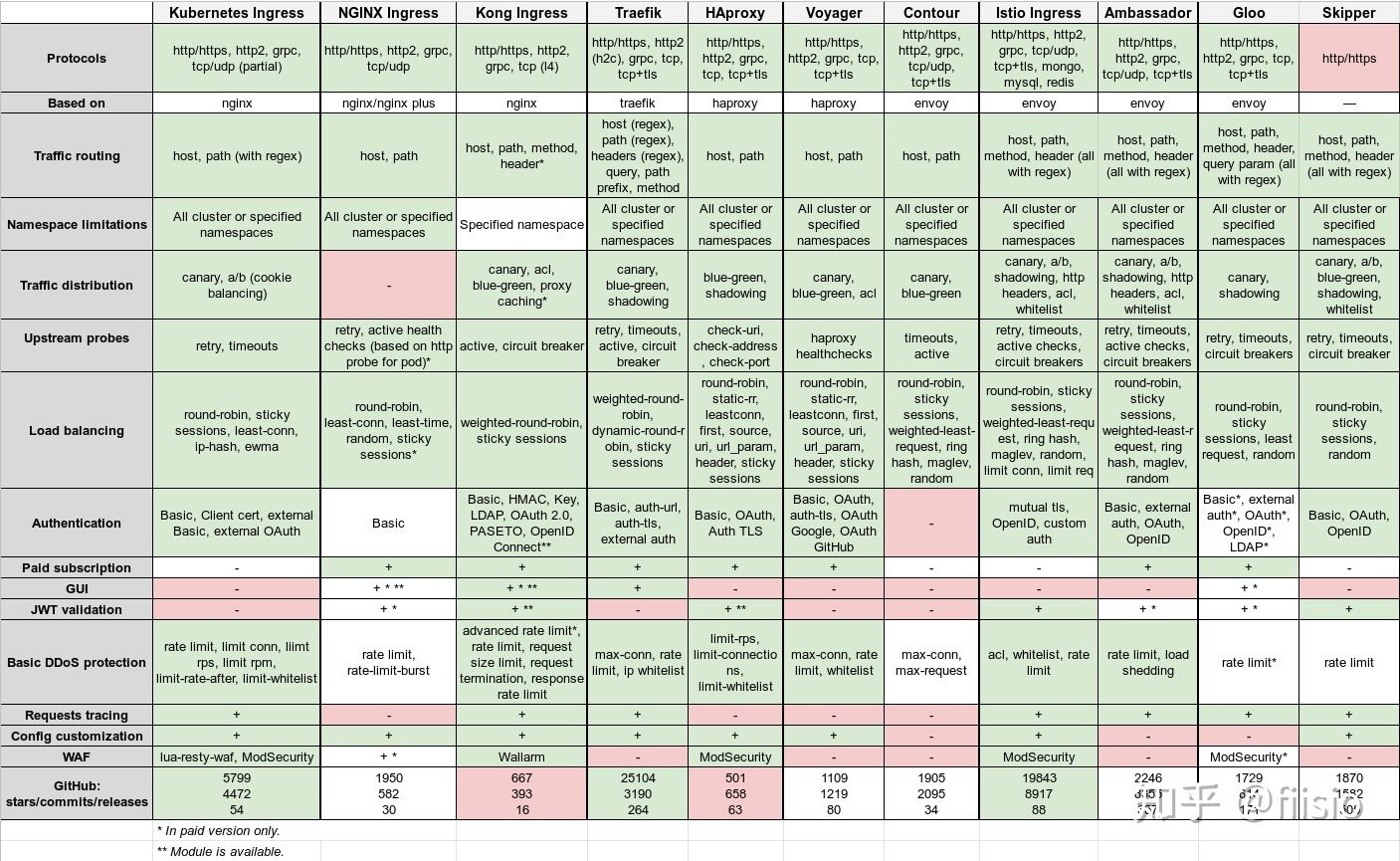

不过，虽然经过改造，但是他们本身并非云原生应用，不太适合这种动态的规则不断变化的场景。因此产生了很多专门用来运行在 k8s 上云原生的 Ingress Controller，比如 traefik、Kong、voyager、contour 等，对比如图：

logo

更多详细的比较信息可以看这篇：
Kubernetes 的 Ingress 控制器比较

不过对于中小企业，Ingress-nginx 也够用了，这里介绍部署方式。

Ingress-Nginx 的部署示例

在 Ingress-nginx 项目的 deploy/static/ 目录下有 4 个部署的配置文件，其中 mandatory.yaml 是这 4 个配置文件的集合，使用此配置文件可直接在集群的 master 节点上进行部署。

裸格式的地址为：https://raw.githubusercontent.com/kubernetes/ingress-nginx/master/deploy/static/mandatory.yaml

直接使用在线文件，创建 Ingress-Nginx：

1
~]# kubectl apply -f https://raw.githubusercontent.com/kubernetes/ingress-nginx/master/deploy/static/mandatory.yaml

创建好后，所有的资源都在 ingress-nginx 这个名称空间下：

1
~]# kubectl get pods -n ingress-nginx

至此这个自带 Ingress Controller 功能的 Nginx 就安装好了，但是默认情况下，这只是一个普通的 Deployment 类型的 Pod，没有对外开放任何访问入口。

如果想让 k8s 之外的客户端访问这个 Ingress Controller，接下来就需要为其添加一个 Service，可以用的三个网络模型有：

  • NodePort
  • hostPort
  • hostNetwork

Service 配置示例：方案一，使用 NodePort

这里演示方案一，使用 NodePort 网络模型，这也是最 Low 的哪种 😜

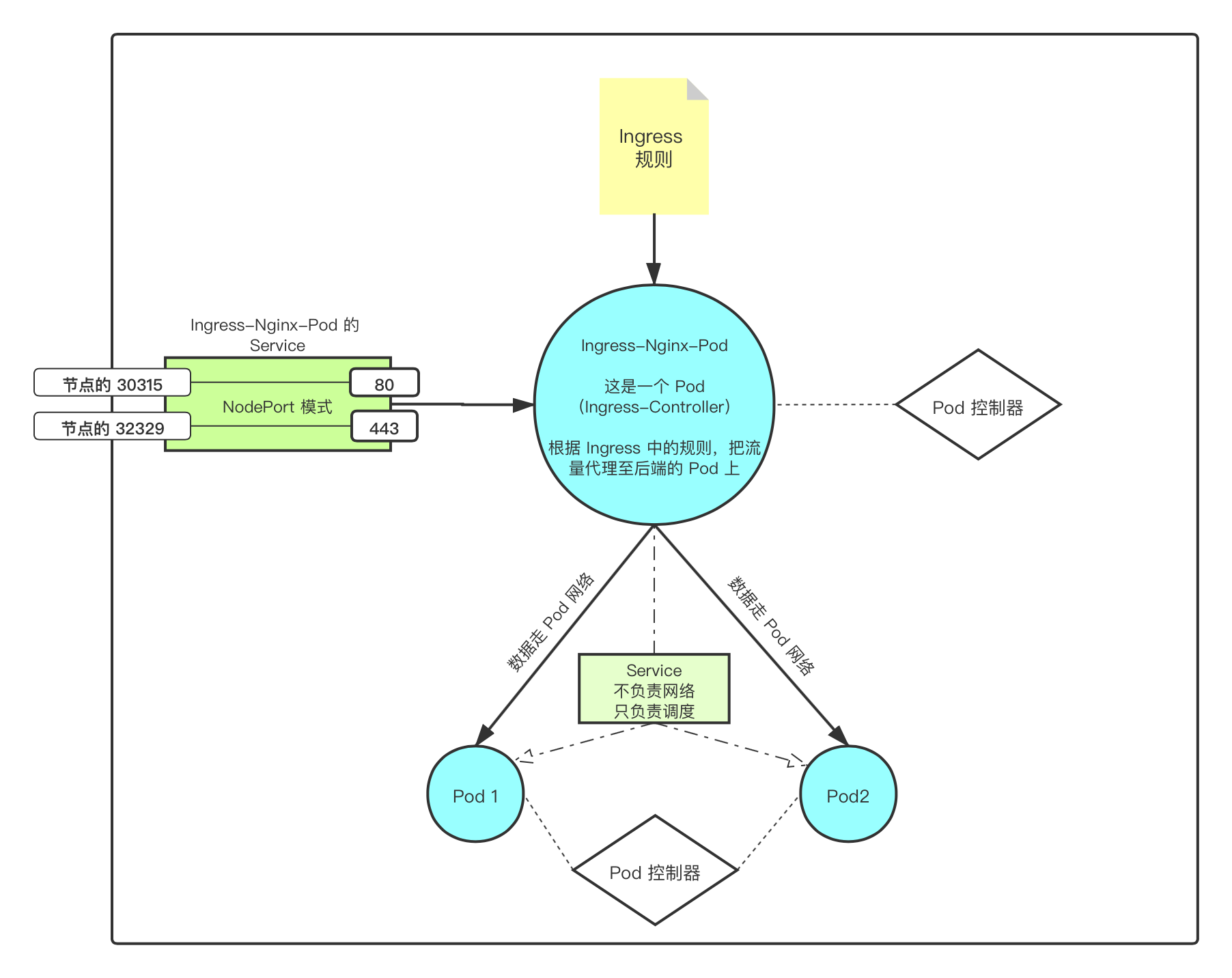

网络逻辑图

Igress-nginx

这里演示的映射关系很复杂，可以简化一点的方法就是让 Ingress-nginx 的 Service 直接使用节点的网络名称空间（hostNetwork），也就是方案三中描述的那样。不过这里就不演示方案三了，因为只要理解方案一、二，方案三理解起来也不是问题了。

为 Ingress-Nginx 创建 Service

先查一下刚才部署的 ingress-nginx 的 Pod 标签，用于给 Service 连接到此 Pod 时使用：

1
2
3
~]# kubectl get pods -n ingress-nginx --show-labels
NAME                                        READY   STATUS    RESTARTS   AGE   LABELS
nginx-ingress-controller-568867bf56-j68dp   1/1     Running   0          76m   app.kubernetes.io/name=ingress-nginx,app.kubernetes.io/part-of=ingress-nginx,pod-template-hash=568867bf56

创建 Service 配置文件：vim ingress-nginx-svc.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
apiVersion: v1
kind: Service
metadate:
  name: ingress
  namespace: ingress-nginx
spec:
  selector:     # 定义为刚才查到的标签
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/part-of: ingress-nginx
  ports:
  - name: http
    port: 80
  # nodePort: XXXXX  # 指定把 80 映射到 Node 节点的哪个端口，不指定则随机
  - name: https
    port: 443
  type: NodePort  # Service 类型为 NodePort

创建 Service：

1
kubectl apply -f ingress-nginx-svc.yaml

查看刚才创建的 svc，可以看到映射的端口了，这里随机到了 31315 和 32329

1
2
3
4
root@master [12:49:54 PM] [~]
-> # kubectl get svc -n ingress-nginx
NAME      TYPE       CLUSTER-IP       EXTERNAL-IP   PORT(S)                      AGE
ingress   NodePort   10.108.224.148   <none>        80:30315/TCP,443:32329/TCP   13s

不过随机的端口号很不好记，如果不冲突，可以指定让 NodePort 使用一个好记的端口号：

  • 比如 30080 和 30443，方法是把配置文件改成下面这样就行了，不过这里就先不改了：
1
2
3
4
5
6
7
8
9
...
  ports:
  - name: http
    port: 80
    nodePort: 30080  # 指定映射到 Node 节点的 30080
  - name: https
    port: 443
    nodePort: 30443  # 指定映射到 Node 节点的 30443
  type: NodePort

因为使用的是 Nodeport，所以可以通过任意一台 Node 节点的 IP，加 31315 或者 32329 端口来访问它。只不过目前这个 Ingress-nginx 还没有网页文件，会提示 404，但是如果能看到 Nginx 的信息即可。

至此这个自带 Ingress Controller 功能的 Nginx 就部署好了。

不过就如方案一中说的那样，有一个缺点，因为自己没有使用通用端口，所以还需要在集群外额外部署负载均衡器来代理监听 80 和 443 端口，这里就不做演示了。

开头说过，Ingress Controller 的功能只是把通用规则转换为 Nginx 等程序能够识别的配置文件，但是目前都还没有定义任何 Ingress 规则，所以接下来需要配置 Ingress 规则。

定义 Ingress 规则

Ingress 规则本身也是 k8s 中的一种资源，它的 API 版本是 extensions/v1beta1。

注意：一个集群中可能运行着不止一个 Ingress Controller，比如同时部署了 Ingress-Nginx 和 Ingress-HAProxy，那么该由哪个来转换规则呢？

Ingress 支持在 annotations 中定义一些规则，那么在这里就可以定义由谁来转换的规则：

  • kubernetes.io/ingress.class: "nginx"：让 Ingress-Nginx 来转换；
  • kubernetes.io/ingress.class: "haproxy"：让 Ingress-HAProxy 来转换。

Ingress-Nginx 其实还支持很多转换规则，可以定义的很细节，在这里可以查看全部：

定义 Ingress 通用规则，下面结合示例，也顺便讲下 Ingress 的语法：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
~]# vim myapp-ingress.yaml

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: myapp
  namespace: default
  annotations:  # 在这里可以定制各种规则
    nginx.ingress.kubernetes.io/rewrite-target: /   # 此处可以定义是否进行重定向
    kubernetes.io/ingress.class: "nginx"  # 当集群中运行多个 Ingress Controller 时，指定由谁来解析
spec:
  rules:
  - host: www.monster.com       # 对应 Nginx 中的 ServerName，不写则代表使用默认虚拟主机（Nginx 或 Apache 中的默认虚拟主机）
                                # 注意客户端需要能解析此域名到 Ingress Controller 上才能正常访问
    http:
      paths:   # url 的列表，包含多个 “- path”，每个 “- path” 代表 “接入的入口” 和 “对应一组后端被代理服务器” 的配置集合
      - path: /     # 对应 Nginx 中的 location，不写默认为 /
        backend:    # 对应 Nginx 中的 upstraem{}
          serviceName: myapp     # 指定后端被代理 Pod 的名字。    # 在后面演示时会创建
          servicePort: 80        # 指定后端要映射的端口
      # 如果有多个规则，定义多个 “- path” 即可
      - path: /foo
        baskend:
          serviceName: myapp
          servicePort: 443
  # - host: www.test.com  # 如果再定义一个 host，就对应 Nginx 中基于域名的虚拟主机

根据配置文件创建 Ingress 规则：

1
2
3
4
5
-> # kubectl apply -f myapp-ingress.yaml

-> # kubectl get ingress
NAME    HOSTS                ADDRESS   PORTS   AGE
myapp   master.monster.com             80      31s

定义好 Ingress 规则后，去 ingress-nginx 验证一下是否已经更新到配置：

1
2
3
4
5
6
7
8
9
10
11
# 先查看 ingress-nginx 的 Pod 名是什么：
-> # kubectl get pods -n ingress-nginx
NAME                                        READY   STATUS    RESTARTS   AGE
nginx-ingress-controller-568867bf56-j68dp   1/1     Running   0          6h12m

# 然后进入这个 Pod 的交互式接口：
-> # kubectl exec -it nginx-ingress-controller-568867bf56-j68dp -n ingress-nginx -- /bin/sh
$ grep "master.monster.com" /etc/nginx/nginx.conf --color
  server_name master.monster.com ;

# 能看到确实有我们配置的配置参数即可。

创建后端的 Pod

这两个是后端的业务 Pod，由前边的 Ingress-Nginx 来反向代理。

后端 Pod 的配置文件：backend-pod-example.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
# 定义后端 Pod
apiVersion: apps/v1
kind: Deployment
metadata:
  name: myapp
  namespace: default
spec:
  replicas: 2  # 启动两个 Pod
  selector:
    matchLabels:
      app: myapp
  template:
    metadata:
      namespace: default
      labels:
        app: myapp
    spec:
      containers:
      - name: myapp
        image: ikubernetes/myapp:v1

---

# 定义此 Pod 要绑定的 svc
# 这个 Service 不负责网络，只负责帮 Ingress-Nginx 来引路、调度到这两个 Pod
apiVersion: v1
kind: Service
metadata:
  name: myapp
  namespace: default
spec:
  selector:
    app: myapp
  ports:
  - name: http
    port: 80
    targetPort: 80

创建并查看：

1
2
3
4
5
6
7
8
-> # kubectl apply -f backend-pod-example.yaml
deployment.apps/myapp created
service/myapp created

-> # kubectl get pods -o wide
NAME                     READY   STATUS    RESTARTS   AGE   IP            NODE                NOMINATED NODE   READINESS GATES
myapp-76c7bcdb86-xm2kn   1/1     Running   0          20s   10.244.1.30   node1.monster.com   <none>           <none>
myapp-76c7bcdb86-zvczc   1/1     Running   0          20s   10.244.2.31   node2.monster.com   <none>           <none>

验证

结合拓扑图来看下：

Igress-nginx

接下来在外网访问 Ingress-Nginx 的 Service 地址，也就是 Node 节点 IP + 30315 或 32329 端口。

  • 这个 Service 是之前使用 NodePort 方式创建，并绑定在 Ingress-Nginx 上，使用 kubectl get svc -n ingress-nginx -o wide 可以看到。

注意：因为在 Ingress 规则中显式定义了 - host: www.monster.com，这代表使用基于域名的虚拟主机，所以不要通过 IP 访问，否则会调度到默认的虚拟主机上去

1
2
3
# 我这里通过内网 DNS 将域名解析到了 Node 节点
-> # curl master.monster.com:30315
Hello MyApp | Version: v1 | <a href="hostname.html">Pod Name</a>

而且当前副本数是 2，访问时应该有负载均衡效果：

1
2
3
4
5
6
7
8
9
10
11
12
-> # curl master.monster.com:30315/hostname.html
myapp-76c7bcdb86-zvczc
-> # curl master.monster.com:30315/hostname.html
myapp-76c7bcdb86-xm2kn
-> # curl master.monster.com:30315/hostname.html
myapp-76c7bcdb86-zvczc
-> # curl master.monster.com:30315/hostname.html
myapp-76c7bcdb86-xm2kn
-> # curl master.monster.com:30315/hostname.html
myapp-76c7bcdb86-zvczc
-> # curl master.monster.com:30315/hostname.html
myapp-76c7bcdb86-xm2kn

Service 配置示例：方案二，使用 hostPort

在生产环境中，其实方案二是比较妥当的方法，因为预留了 80、443 等端口，所以前端不需要部署负载均衡器来转换端口了。

先把 nginx-ingress 的配置文件下载到本地：

1
wget https://raw.githubusercontent.com/kubernetes/ingress-nginx/master/deploy/static/mandatory.yaml

进行一些修改：~]# vim mandatory.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
#- 在 name: nginx-ingress-controller 配置内，最少应该更改的地方有 3 处

#------------------- 第 1 处 -------------------#
kind: Deployment    # 把控制器类型从这个
                    #  ↓
kind: DaemonSet     # 改成这个

#------------------- 第 2 处 -------------------#
replicas: 1         # Daemon 类型的控制器不需要定义副本数，删除这行

#------------------- 第 3 处--------------------#
#- 在 spec 内添加以下配置段
spec:
  nodeSelector:       # 在 Pod 的配置段中，定义节点标签选择器，指定让 Pod 运行在哪个节点上
    matchLabels:
      ingress: nginx  # 指定 Pod 只运行在标签为 ingress 且值为 nginx 的节点上。
                      # PS：节点的标签要提前设置好

之后再创建 Ingress 规则、后端 Pod 等操作就好了，这里就不赘述了。

三、其他 Ingress 使用技巧

SSL 会话卸载器

创建证书：

1
2
3
~]# openssl genrsa -out myapp.key 2048

~]# openssl req -new -x509 -key myapp.key -out myapp.crt -subj /C=CN/ST=Beijing/L=Beijing/O=Ops/CN=ssltest.monster.com -days 365

导入证书到 k8s：

1
~]# kubectl create secret tls ssltest-cert --cert=myapp.crt --key=myapp.key

创建一个新的 Ingress 规则，并指明使用 tls：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
~]# vim myapp-tls-ingress.yaml

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: myapp-tls
  namespace: default
  annotations:
    kubernetes.io/ingress.class: "nginx"
spec:
  tls:  # 指明使用 tls
  - hosts:
    - ssltest.monster.com      # 一定要和证书中定义的域名一致
    secretName: ssltest-cert   # 指明使用刚才创建的 ssltest-cert 证书，注意两者要在同一个名称空间内，否则看不见
  rules:
  - host: ssltest.monster.com
    http:
      paths:
      - path: /
        backend:
          serviceName: myapp   # 指明要代理到哪个 Pod
          servicePort: 80

查看刚才创建的：

1
2
3
4
-> # kubectl get ingress
NAME        HOSTS                 ADDRESS   PORTS     AGE
myapp       master.monster.com              80        77m
myapp-tls   ssltest.monster.com             80, 443   27s

访问 https 连接：https://ssltest.monster.com:32329，就会被代理到 myapp 的 80 端口。

访问流程：
_ https://ssltest.monster.com:32329 (NodePort) -> Ingress-Nginx 的 Service :443 -> 由 Ingress-Nginx Pod 代理至 -> myapp :80

使用 Ingress 结合 Tomcat 配置示例

创建一个 tomcat 的后端 Pod

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
# 创建一个新的 ns
~]# vim tomcat.yaml

apiVersion: v1
kind: Namespace
metadata:
  name: tomcat

---

# 定义后端 Pod
apiVersion: apps/v1
kind: Deployment
metadata:
  name: tomcat
  namespace: tomcat
spec:
  replicas: 2
  selector:
    matchLabels:
      app: tomcat
  template:
    metadata:
      namespace: tomcat
      labels:
        app: tomcat
    spec:
      containers:
      - name: tomcat
        image: tomcat:alpine

---

# 定义此 Pod 要绑定的 svc
apiVersion: v1
kind: Service
metadata:
  name: tomcat
  namespace: tomcat
spec:
  selector:
    app: tomcat
  ports:
  - name: http
    port: 8080
    targetPort: 8080
  - name: ajp
    port: 8009
    targetPort: 8009

开始创建：

1
2
3
4
-> # kubectl apply -f tomcat.yaml
namespace/tomcat created
deployment.apps/tomcat created
service/tomcat created

查看：

1
2
3
4
5
6
7
8
9
10
11
12
13
-> # kubectl get all -n tomcat
NAME                          READY   STATUS    RESTARTS   AGE
pod/tomcat-5c9bc6d8fd-jmshp   1/1     Running   0          91s
pod/tomcat-5c9bc6d8fd-kk6b4   1/1     Running   0          91s

NAME             TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)             AGE
service/tomcat   ClusterIP   10.98.94.254   <none>        8080/TCP,8009/TCP   92s

NAME                     READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/tomcat   2/2     2            2           92s

NAME                                DESIRED   CURRENT   READY   AGE
replicaset.apps/tomcat-5c9bc6d8fd   2         2         2       92s

创建 Ingress 规则

创建配置文件：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
-> # vim tomcat-ingress.yaml

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: tomcat
  namespace: tomcat
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: /
    kubernetes.io/ingress.class: "nginx"
spec:
  rules:
  - host: master.monster.com
    http:
      paths:
      - path: /tomcat
        backend:
          serviceName: tomcat
          servicePort: 8080

创建 Ingress 规则，并查看应该有如下信息：

1
2
3
4
-> # kubectl apply -f tomcat-ingress.yaml

-> # kubectl describe ingress tomcat -n tomcat|grep 'tomcat:8080'
                      /tomcat   tomcat:8080 (10.244.2.32:8080,10.244.3.34:8080)

之后在外部网络访问即可：

1
curl https://master.monster.com:32329/tomcat
